一、产品概述

　　我司自主研发的EF系列空气净化专用风机箱,融合十多年来的技术积累与沉淀,拥有多项技术优势,风机的整体性能行业领先,其独特性国内首创。

　　EF系列空气净化专用风机箱采用我司专利的箱体结构,不仅强化了机组自身的强度,更解决了漏风、强度、一贯难题;具有结构紧凑、外形美观、安装维修方便、整机刚性强及漏风率低等特点。箱体内部应用叠扣式技术使得装配简单方便;特殊的凹凸嵌槽设计使得壁板间可方便实现科学的组合;板内强化技术的采用则使得机组表面连续平整,外观清晰流畅的同时拥有更高的机械强度。

　　EF系列空气净化专用风机箱应用自主开发的产品自动化选型设计软件、箱体气流组织仿真设计软件CFD/CAE计算机仿真模拟技术等先进技术手段和研究成果,对EF系列空气净化专用风机箱进行了全面的优化升级，大幅度地提高产品的性能和品质,为空气处理及净化行业提供更具性价比的风机产品，可按客户要求进行匹配,以获得更适合选型。

　　该系列产品广泛应用于电子仪表.精密机械制造、纺织、卷烟、制药、医院、食品、电站、轻工业、轨道交通以及航空航天等工业风机,也适用于商业大厦、超市、影剧院、宾馆以及办公大楼等商用及民用大中型公共建筑的舒适性风机。

　　该系列机组风量从200~ 300000m* /h范围, 36种标准规格可供选择。可以针对客户需求,配置不同的功能段,可供

　　选的基本功能段外,还可按客户的需求提供可选:初效新回风段、风机段、消声段、中效过滤段、杀菌段以及高效过滤段。

二、产品特点

　　1.独特的箱体结构

　　EF系列空气净化专用风机箱,由含凹凸嵌槽型材面板通过叠引环扣技术直接拼装而成,每块面板四边有科学合理的凹凸嵌槽,引导装配的同时使整机具有更好的机械强度。机组采用独特的一体化成型的铝塑型材,整机漏风率<0.1 %,性能远优于国家标准及行业先进水平。

　　2、独特的面板结构

　　EF系列空气净化专用风机箱由独特的面板结构组成外框架和内埋的金属内框架和谐匹配而成,独特面板结构外框通过凹凸嵌槽结构及螺栓螺母锁紧固定高强度箱体,内埋的金属内框架则很好地保证机组的机械强度。

　　3.独特的自锁技术

　　EF系列空气净化专用风机箱所配置面板四个角位拼接处均采用独特的自锁技术,获得精准对接,面板边框铝型材通过砂面氧化处理后光滑流畅，钢板与铝型材颜色搭配相得益彰,机组具有清晰流畅和谐的视觉效果。

　　4、机内壁平整洁净

　　EF系列空气净化专用风机箱内部齐整,面板集保温及密封功能于一体,取代在箱体内部到处粘贴保温条密封条和烦琐的零配件,是净化的最佳选择。箱体内璧标配为镀锌钢板,可选用彩钢板或不锈钢板。

　　5.配基础水平装置

　　含两个以上功能段组合而成的机组底座自带基础找平装置,在两个箱体(功能段)连接之前,可调整各个箱体的水平,实现箱体的无缝对接。

　　6.模块设计灵活组合

　　机组设计引入模块化概念,尺寸按照模数变化,标准规格部件通用,结构简单,组合灵活，可满足不同功能的技术要求,产品可分运输单元出厂,提高现场产品安装的质量及速度,节约用户投资。.

　　7.智能控制高效节能

　　根据不同行业不同工艺流程对自动控制的要求,EF系列空气净化专用风机箱针对精密制造、纺织、化纤、石油化工、医药、手术室、洁净厂房、汽车制造、轨道交通、电力、航空航天等不同流程需求专门设计了智能控制统,在保证各工艺参数的同时,充分考虑节能的要求,提高控制精度,并降低能耗。

三、技术特点

　　1、空气过滤器

　　(1)采用国内外知名品牌的空过滤产品。

　　(2)采用CFD模拟仿真技术,优化过滤器的安装结构,确保过滤效果达到最优。

　　(3)所有规格的过滤器均可选内含高效抗菌剂的抗菌型产品。

　　●板式初效过滤器

　　滤料为进口聚酰氨单丝纤维编织而成的合成纤维,多褶式设计,过滤效率G3~G4,初阻力小于70Pa;采用高强度耐湿纸质框架,结构轻便,价格经济实惠,维护费用低;适用于一次性抛弃,符合洁净手术室建设规范的环保要求。

　　●袋式中效过滤器

　　采用新型复合无纺布或进口合成纤维滤料,过滤效率可选F5~F8;过滤面积大,迎面风速低,容尘量大,初阻力小于,150Pa;采用超音波熔接技术,具有良好的气密性,性能稳定;配以镀锌板、铝合金等各种金属外框,结构强度高,使用寿命长，能重复清洗使用。

　　●密褶式亚高 效过滤器

　　过滤材料为玻璃纤维过滤纸或超细聚丙烯过滤纸,过滤效率可选H9~H13,过滤面积大,阻力小,初阻力小于400Pa;外框为高强度环保型塑料,新型聚氨酯密封胶密封;整体环保可焚烧，无毒无味,易于废弃处理,符合洁净手术室建设规范的环保要求。

　　2、风机

　　(1)采用自产研发的第六代(Owl wing)叶轮,达到减阻降噪技术.符合此类风机的最佳齿形组合。齿数、齿高、齿宽及齿的渐变组合是影响风机效率和噪声的关键因数。声学对比试验结果揭示，仿生锯齿有利于防止紊流附面层在叶片表面形成脱流涡，对风机降噪及声品质提高有--定的作用。有效的降低了高频涡流噪声.叶轮高精度平衡,可达到国际标准G2.5.整机震动值可控制在G1.0-G2.0之间.

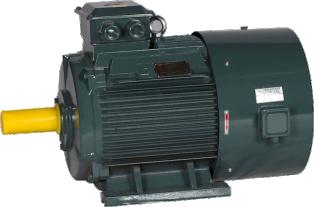

　　(2)电机品牌:风机用于常规民用或工业通风时可根据客户的要求选配不同知名度的电机品牌.

　　(3)检修门:风机配有大尺寸的检修门，检修门须能整块自由取出的功能，检修门须扣在箱体内侧，检修门与箱体骨架之间须采用保温材料密封,检修门上须配有高强度的防火型手柄,检修门的固定方式为锁扣式(不可用螺栓或自攻螺钉固定),锁扣固定脚须配在铝合金型材框架.上,用螺栓锁紧,每扇检修门须配有4套以上的锁扣,检修门.上锁扣的外包装材质须是防火的工程塑料。

　　(4)风口法兰:进口与出口均配用连接法兰,连接法兰的材质为铝合金或镀锌板材质,以方便与风管进行软连接,且在潮湿环境下可保证较长寿命。

　　(5)无蜗壳风机配置直联电机,无皮带传动产生的皮带碎屑,尤其适用于洁净系统。

　　(6)风机配用6P户外专用防水端子接线盒,方便客户安装及接线，.适合多种环境及户外的使用.

　　(7)不锈钢观察窗,采用5MM厚钢化玻璃制作,达到高强度搞压性、可耐200多度高温.观察窗安放在叶轮位置,方便客户安装接线后调试风机的正反转,及叶轮的使用情况!

　　3、电机和变频器

　　(1)采用国际知名品牌电机和变频器,效率高、振动小、散热好、性能稳定可靠。

　　(2)可选用无电磁声变频器,在特殊要求高度静音的空间内,不会让电机产生高频的电磁声。

　　(3)无蜗壳风机配直联电机,无需皮带传动,效率高,噪声低,无皮带屑污染问题。

　　(4)变频器可单独安装在机组箱体,方便日常操作,亦可选配自带变频器的电机。

　　4、消声器

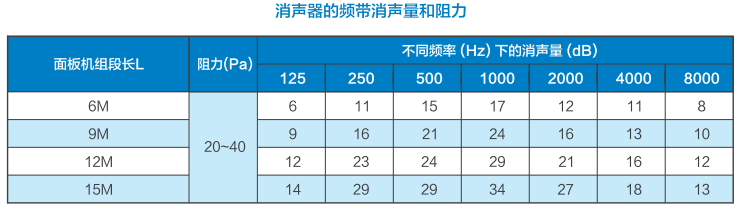

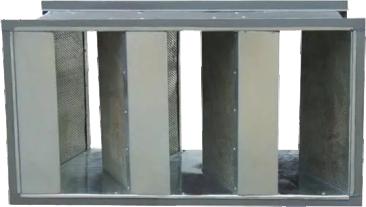

　　消声器分进风消声和出风消声,消声器采用阻抗复合式消声器或金属微孔板消声器，可根据不同的噪声要求配置。

　　5.杀菌消毒

　　(1)杀菌段可选用紫外光灯(UV)、臭氧发生器(0*).活性碳过滤器、纳米光触媒(TiO.+UV)和酶杀菌等杀菌消毒配件能有杀灭循环空气中的细菌。

　　(2)过滤器前可选用紫外线杀菌灯,能有效杀灭循环空气中和过滤器上细菌,同时与风机联动,并在机组[]板上设有电控开关或限位开关,能有效避免紫外光对操作人员的伤害。

　　(3)客户还可根据需要选配臭氧发生器、电子过滤器、活性炭过滤器、纳米光触媒、生物酶杀菌等杀菌消毒配件。

　　6、自控

　　可采用PLC (可编程逻辑控制器)实现全自动控制,具有可靠性高、使用方便、功能强大、容易维护、易于扩展外部连接,可预留接口和通讯协议与BAS(楼宇自动控制系统)联系,实现远程控制。机组配置的操作显示器采用全中文显示，简单易用。PLC可以实现机组的开停控制,风机的开停连锁控制，各种保护措施(风机电机过载、欠风、过滤器堵塞等)和故障报警, PID控制,定时开停控制。机组的运行参数可以现场修改,并配置了三重密码保护,以防误操作和恶意操作,确保安全性。

四、各功能段说明

　　1、过滤段

　　(1)初效过滤器,分板式和袋式,板式初效过滤器采用多层铝合金丝网或化纤材料;袋式初效采用无纺布或特制化纤,具有耐水洗、阻力小、性能稳定等优点。初效过滤级别可达G4。

　　(2)中效过滤器,分板式和袋式,采用超细化学纤维或玻璃纤维滤料,具有使用寿命长，性能稳定的特点,中效过滤级别可达F8。

　　(3)高中效及亚高效过滤器,采用超细化纤滤料或玻璃纤维滤料,有密褶式和袋式供选用。高中效及亚高效过滤级别可达H13。

　　(4)化学过滤器,主要清除空气中的化学污染物。有活性炭筒等供选用。

　　2、消声段

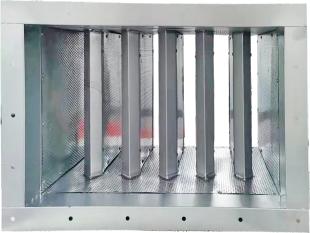

　　根据不同使用要求及风机噪声的特点,消声段可采用微孔板消声器或穿孔板内置吸声棉等方式。气经穿孔板内置吸声棉消声时，对中、高频噪声具有良好的消声效果。微孔板消声器内部为空腔,框架采用穿孔的镀锌钢板,内衬超细玻璃棉外包玻璃纤维布,利用物理中的共振吸声原理吸收声波,具有不污染、不受潮的优点其对低频部分中频噪声具有有效的消声作用。消声段分回风消声、送风消声。

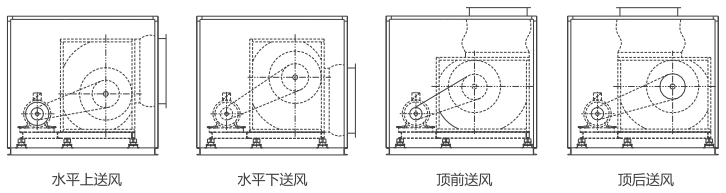

　　3、风机段

　　(1)机组采用双进风的离心风机,有前倾、后倾和机翼型三种形式。

　　(2)风机叶轮都按风量和转速经过动、静平衡。

　　(3)风机和电机装配在同一个机架上,采用减振器隔震。

　　(4)电机采用三相异步电机,具有良好的绝缘性。

　　(5)风机段有检修门和电源孔,方便用户维修和接电源。

　　(6)可根据客户要求选用变速电机。

　　(7)电机可根据客户要求选用其它电压和频率。

　　4、杀菌段

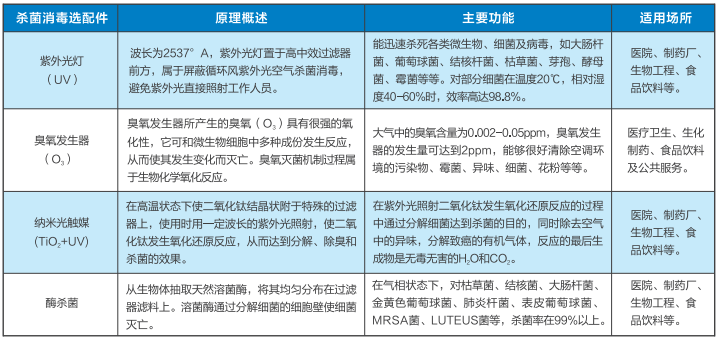

　　按客户要求自行选配杀菌消毒配件，选配件见下表:

五、典型组合方式

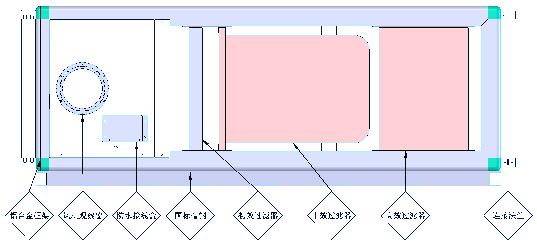

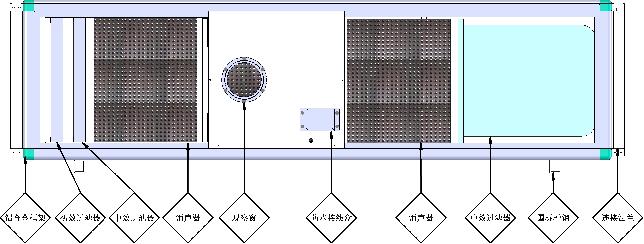

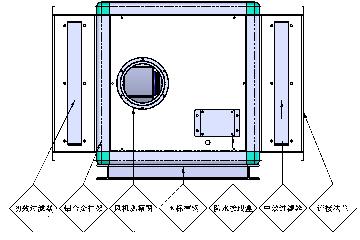

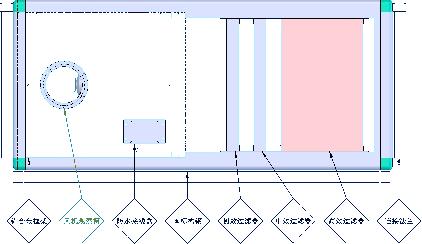

　　1.常用的组合示意

　　A、简单的组合功能简单，新排风混合，占用空间小。

　　B、简单的组合功能简单，新回风混合，进风口加板式初效、出风口加板式中效过滤、占用空间小。

　　C、初效袋式中效过滤组合功能简单，板式初效搭配袋式中效，适用于药厂以及无尘车间。

　　D、初效V型高效组合新回风混合，配初效v型高效过滤段，适用于有一-定的舒适性和洁净度要求的场所。

　　E、初效中效V型高效组合适合用于对空气洁净度均有要求的场合，如净化要求比较高的工艺车间以及医院实验室等场所。

　　F、初效袋式中效V型高效组合适合用于空气洁净度均有要求的场合，如净化要求比较高的工艺车间以及医院实验室等场所。

　　G、初效中效V型高效加消音组合配初效中效高效过滤段和消声段,适用于对空气洁净度均和静音有要求的场合，如净化要求很高的工艺车间等，此组合风机适合安装于天花夹层的位置。

六、安装与使用注意事项

　　1.订购须知

　　(1)样本所列的技术参数均为标准机组,在实际工程中可以按照工程对实际要求进行设计。客户订货时应提供设备的设计参数,如风量,机组全压、进出风参数、进出水温度、加湿量、洁净度要求等。

　　(2)客户若需更详细地了解风机参数，届时请通知我公司另行提供风机的特性曲线。

　　(3)我公司可以根据实际要求调整风口形式和尺寸。

　　(4)由于各功能段组合比较灵活,客户若需详细地了解整机总重量,请通知我公司另行提供机组重量。.

　　(5)实际工程中的任何其他具体要求,请随时与马力公司联系。

　　2、机组的安装

　　现场安装需在对本产品熟悉并受培训的专业技术人员的指导下进行,安装时应注意以下几点:

　　(1)安装之前请先核对装箱清单.上各配件的型号、数量是否正确。

　　(2)机组随机附带组装图纸一份, 应严格按照马力公司提供的图纸安装。

　　(3)机组安装时应及时清除机组内杂物，

　　(4)机组安装时应留有可供各功能段发挥功能的空间。

　　(5)检查各转动部件的润滑情况和各调节装置是否灵活。

　　(6)机组不得承受外接管道和风管的重量。

　　(7)空气净化专用风机箱与外接风管间应采用柔性连接,以避免振动的传递。

　　(8)机组段与段之间、箱板与箱板之间的连接必须紧密。

　　(9)如有密封橡胶条,则必须压紧,以防漏风。

　　(10)空气过滤器应在机组其他部件安装完毕后再安装,并在安装前检查空气过滤器滤料是否破损或被污染。

　　3、管路的安装

　　有关管路系统的安装,应符合当地的法规。管道在设计时应尽可能减少弯曲和上下移位,以节约费用并保持最佳的机组性能。管道必须做保温处理。

　　正确的安装应包括以下几点:

　　(1)管道应安装减震装置。减少震动,防止管道震松漏风。

　　(2)管路上应安装检修阀门。在保养时可关闭,使机组同管道系统隔离。

　　(3)管路系统应设置风量调节阀,静压箱等,在特定要求噪声低的环境下，加装消音器。

　　(4)风机如装在夹层的情况下，必须预留足够的检修空间及检修口。

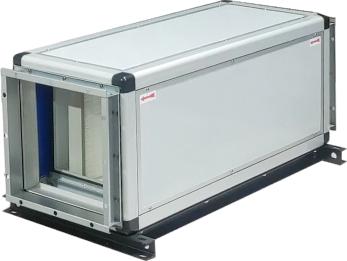

七、风机实物图展示

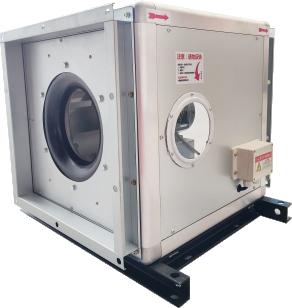

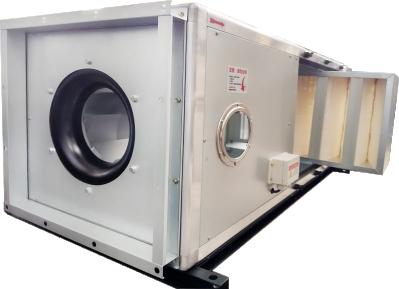

镀锌板标准款标准款配高效

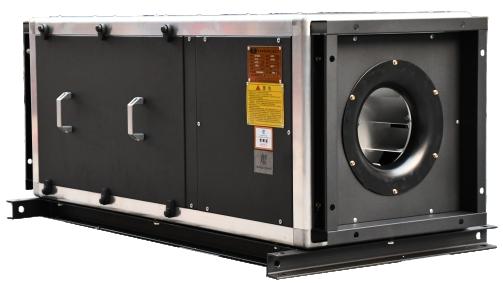

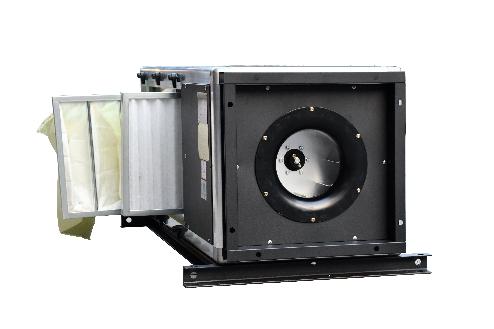

彩钢板款喷涂款配袋式初中效

　　注:默认是标准款出厂,喷涂款需要下单前备注说明

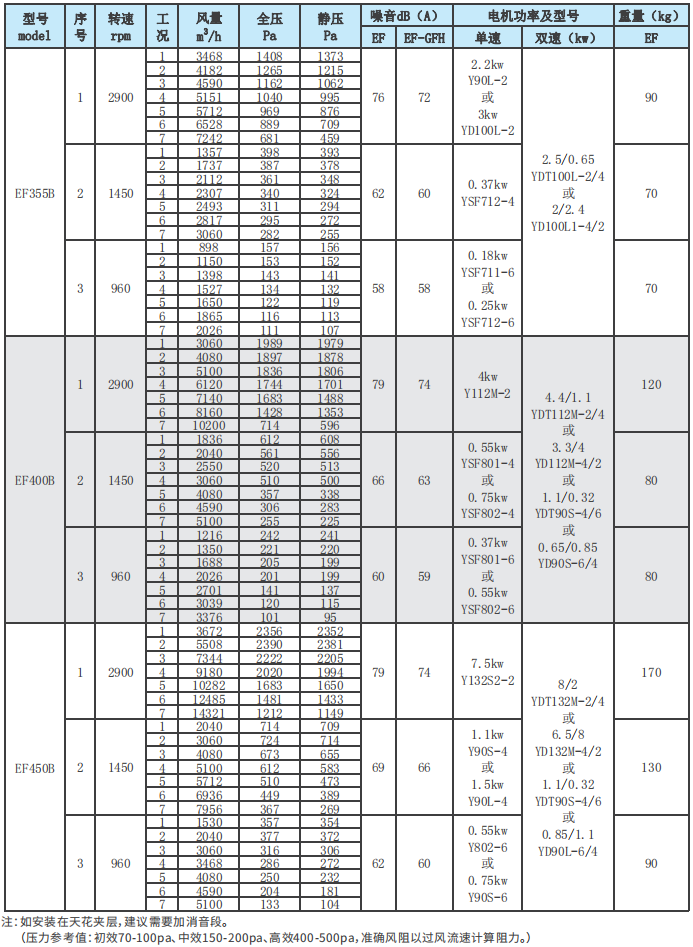

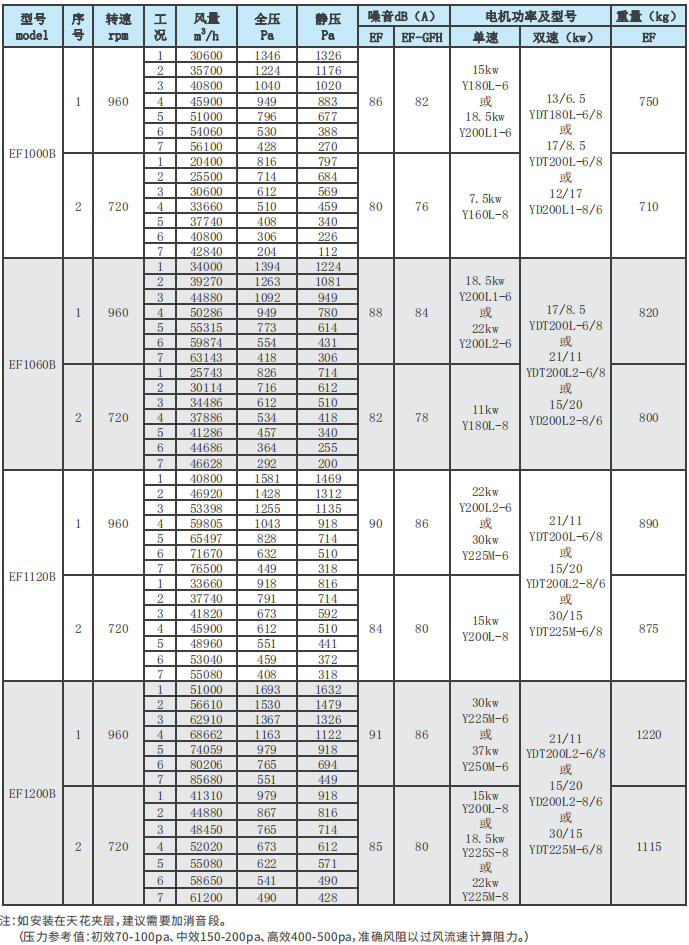

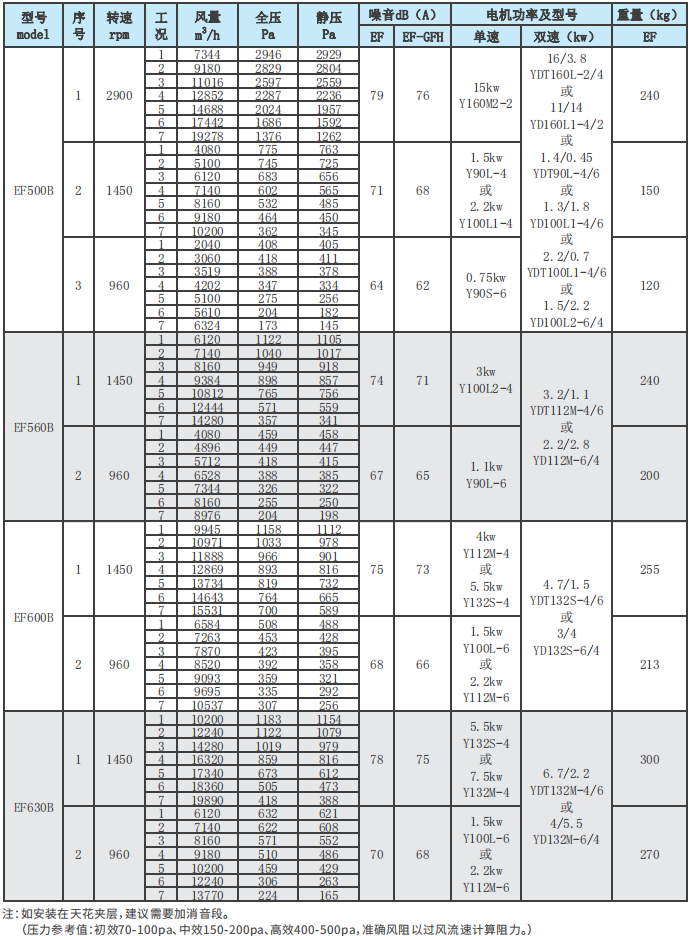

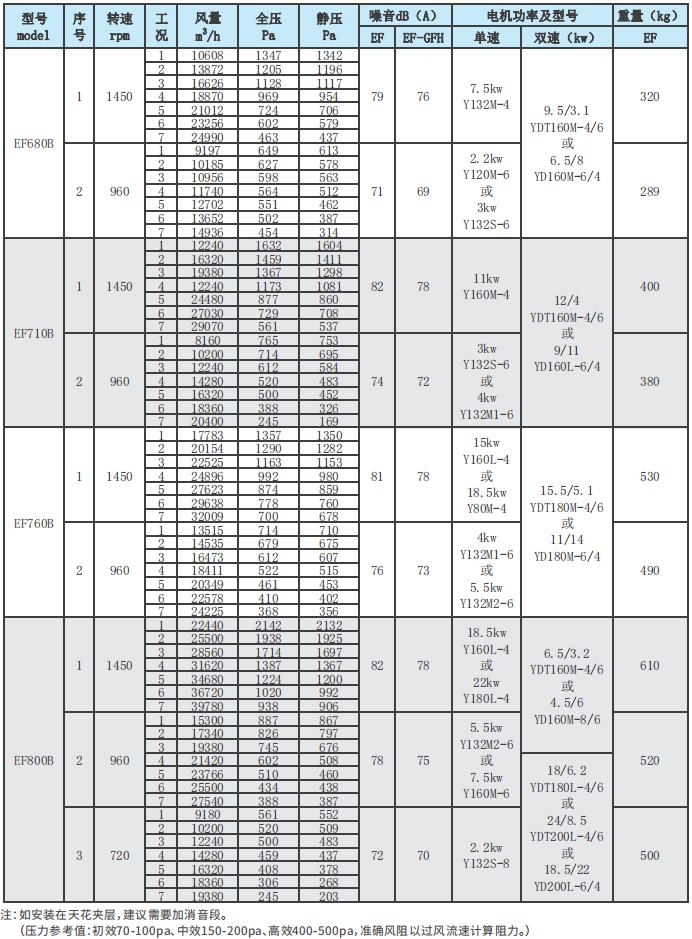

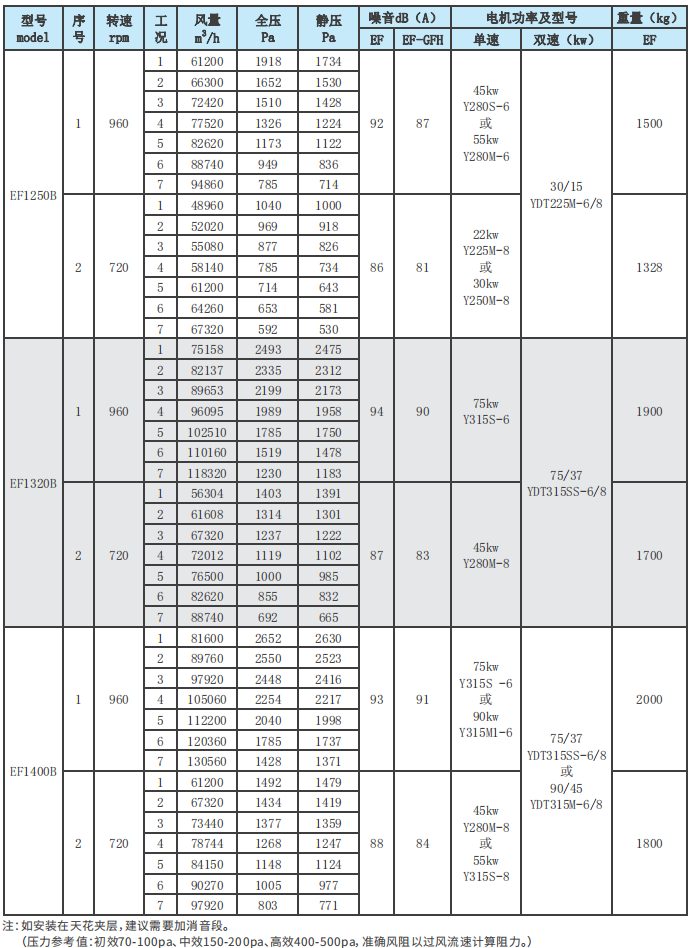

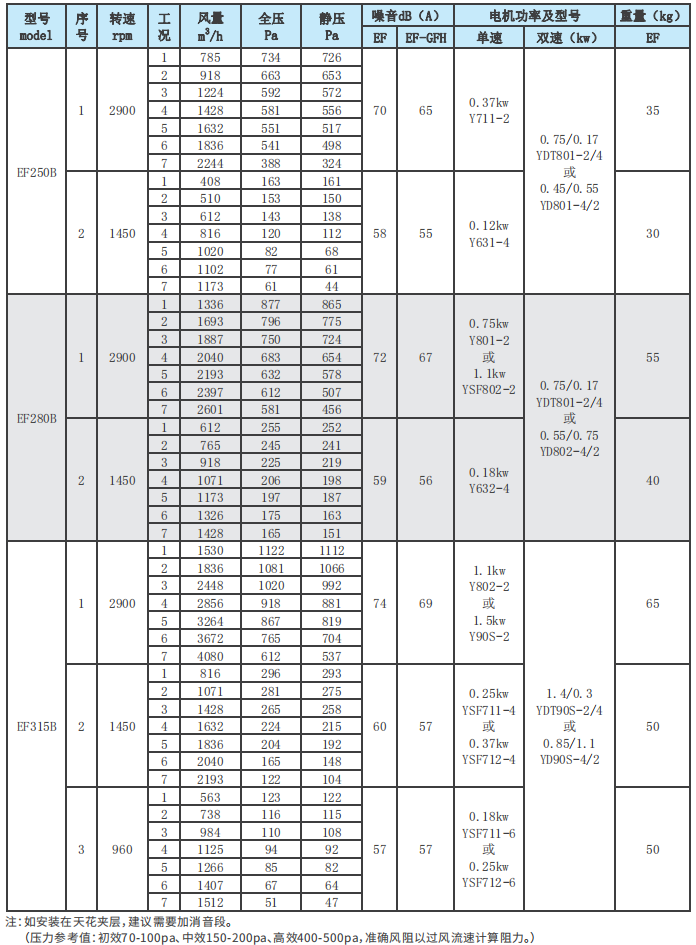

性能参数表
