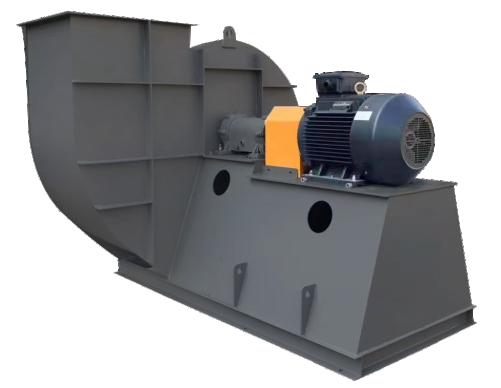

ML后倾式离心风机

结构特点


A式



C式



D式

  ML-A/C/D离心风机是我公司科研人员在充分吸收欧美等先进国家风机技术的基础上,引进先进技术和工艺而研发的单进风离心通风机。

  风量范围: 805~764121m3/h

  风压范围: 274~ 12413Pa

  驱动方式:直联(A/D)皮带(C)

  型号范围: 2.5#~26.5#

  整体结构:风机主要由叶轮部、蜗壳部、传动部、集流器、底座等组成。

  叶轮:后倾扭曲型叶片,叶片与轮盖模具压制成型,精密定位,连续焊接,叶轮成形后经静、动平衡校正,具有良好的空气动力性,效率高,噪音低,性能稳定。高转速时辅有加强筋以增加刚性。

  机壳:采用优质钢板连续焊接蜗壳,结构强度大,气密性好,避免泄漏:产品表面经喷涂或烘漆处理,外形美观。

  集流器:收敛式流线型集流器,模具压制成形,整流效果好,,效率高,噪音低,并与进风口法兰制成一体,方便用户管道连接。

  方向角度:可制成顺时针或逆时针,均可制成0°45°90°135° 180°270°六种角度。

  用途:可用于排除含液气体、工业厂房、防爆排风、汽车工业喷涂、车间排风、电子行业除尘、钢铁行业鼓风、火核发电、石化行业、垃圾焚烧。

  适用环境:介质中所含的尘土及硬质细颗粒不大于150mg/m’等。

  ※可特殊定做防爆式、防腐式、耐高温结构。

ML后倾式离心风机性能参数表

ML后倾式离心风机性能参数表1

ML后倾式离心风机性能参数表2

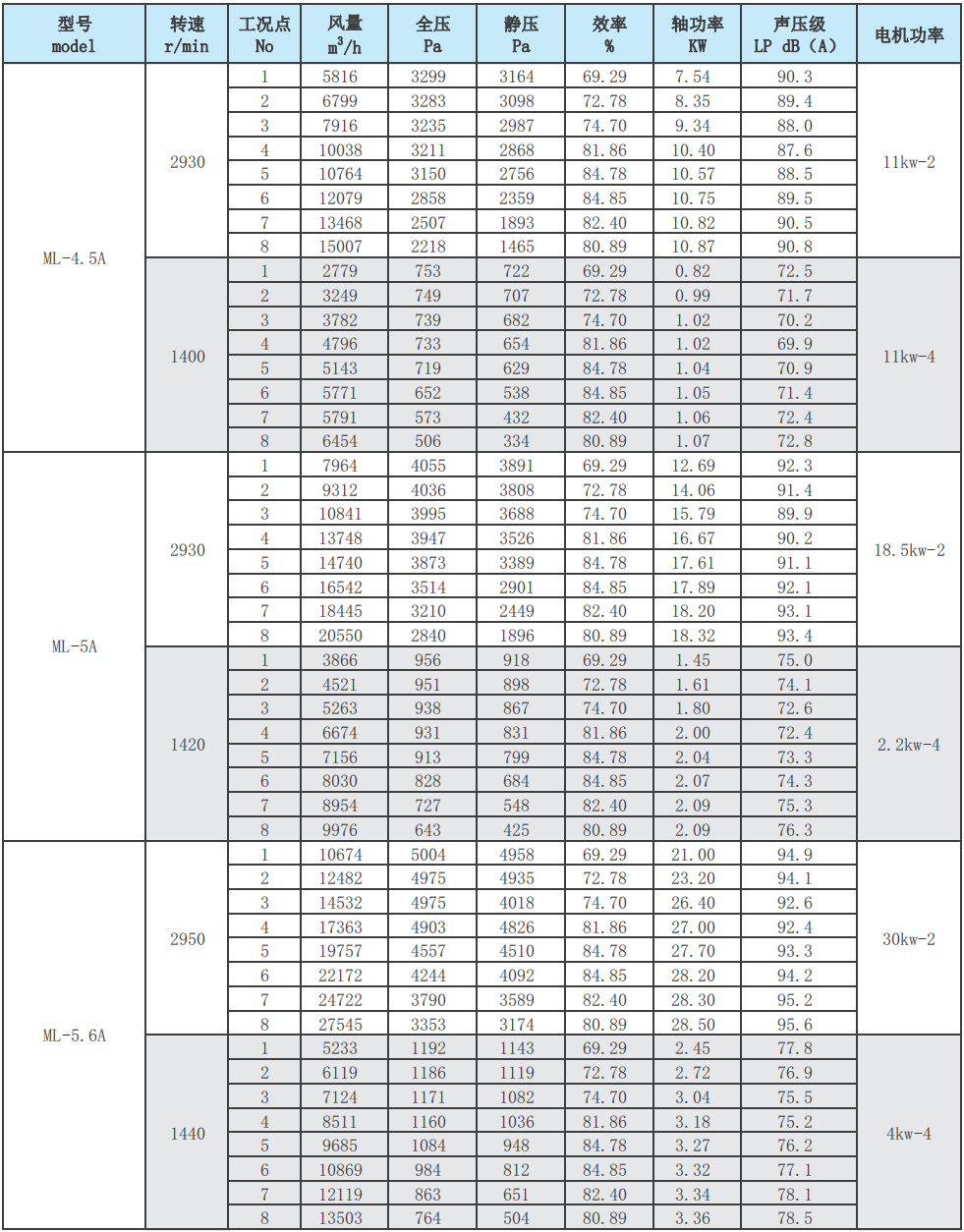

ML后倾式离心风机性能参数表3

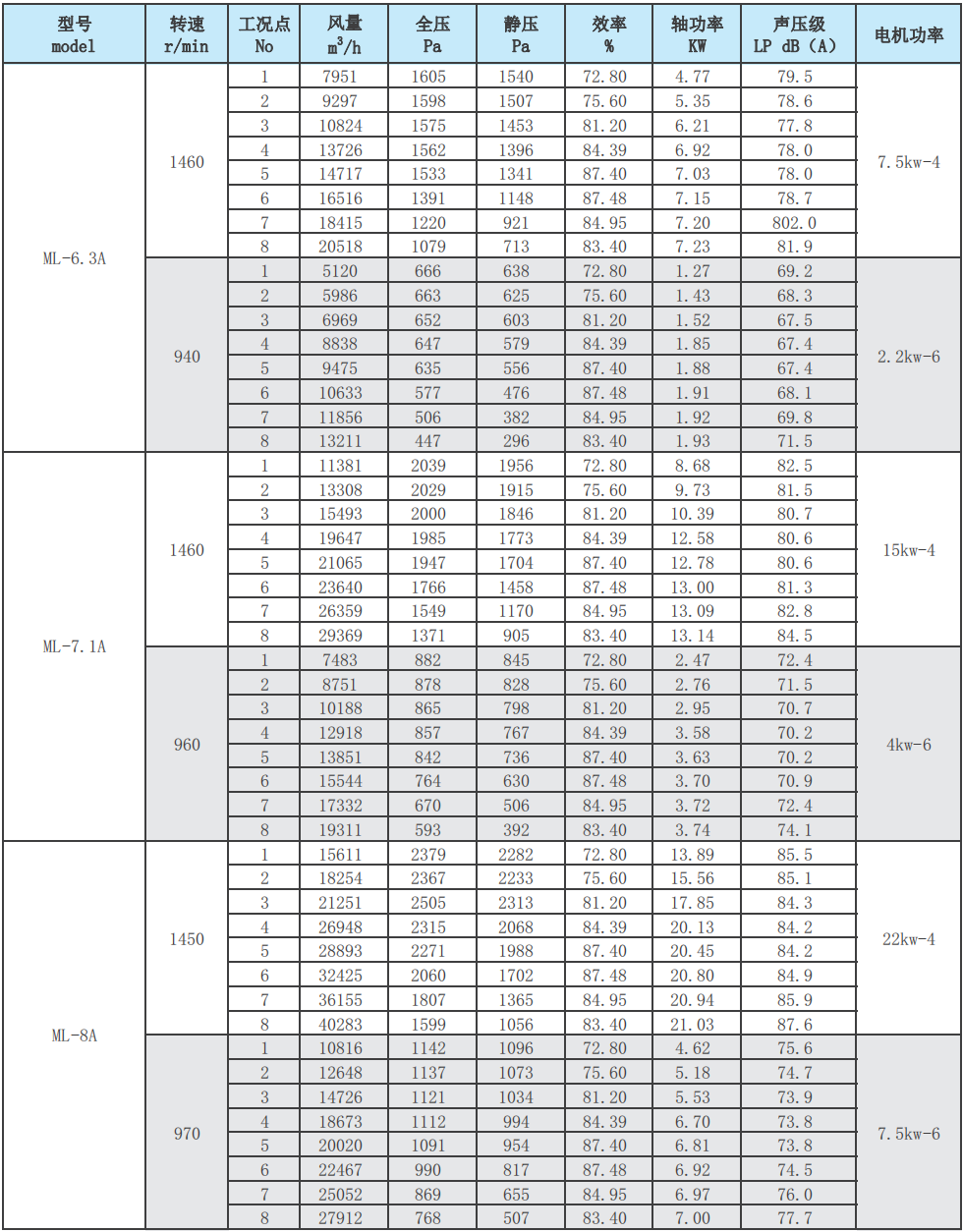

ML后倾式离心风机性能参数表4

ML后倾式离心风机性能参数表5

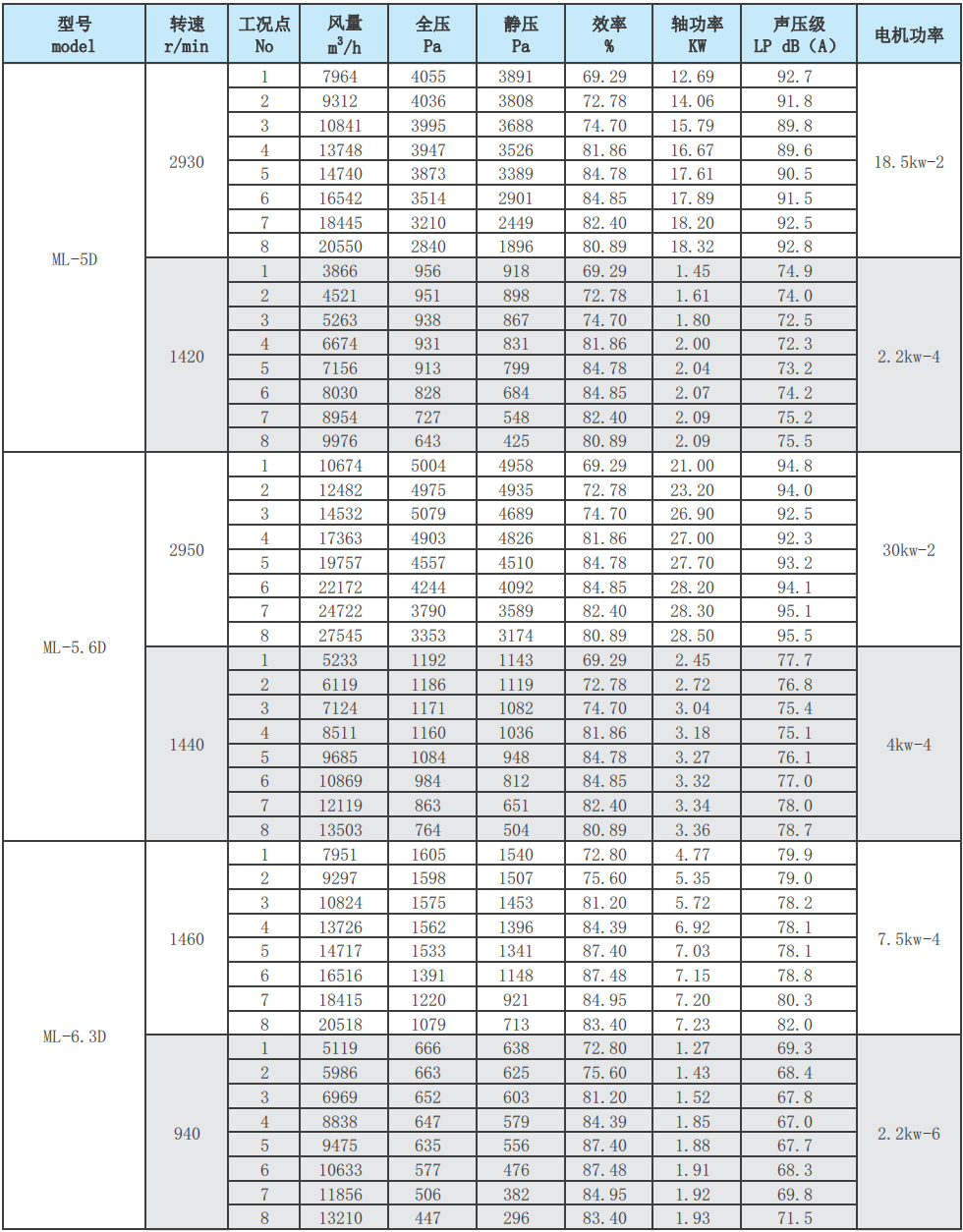

ML后倾式离心风机性能参数表6

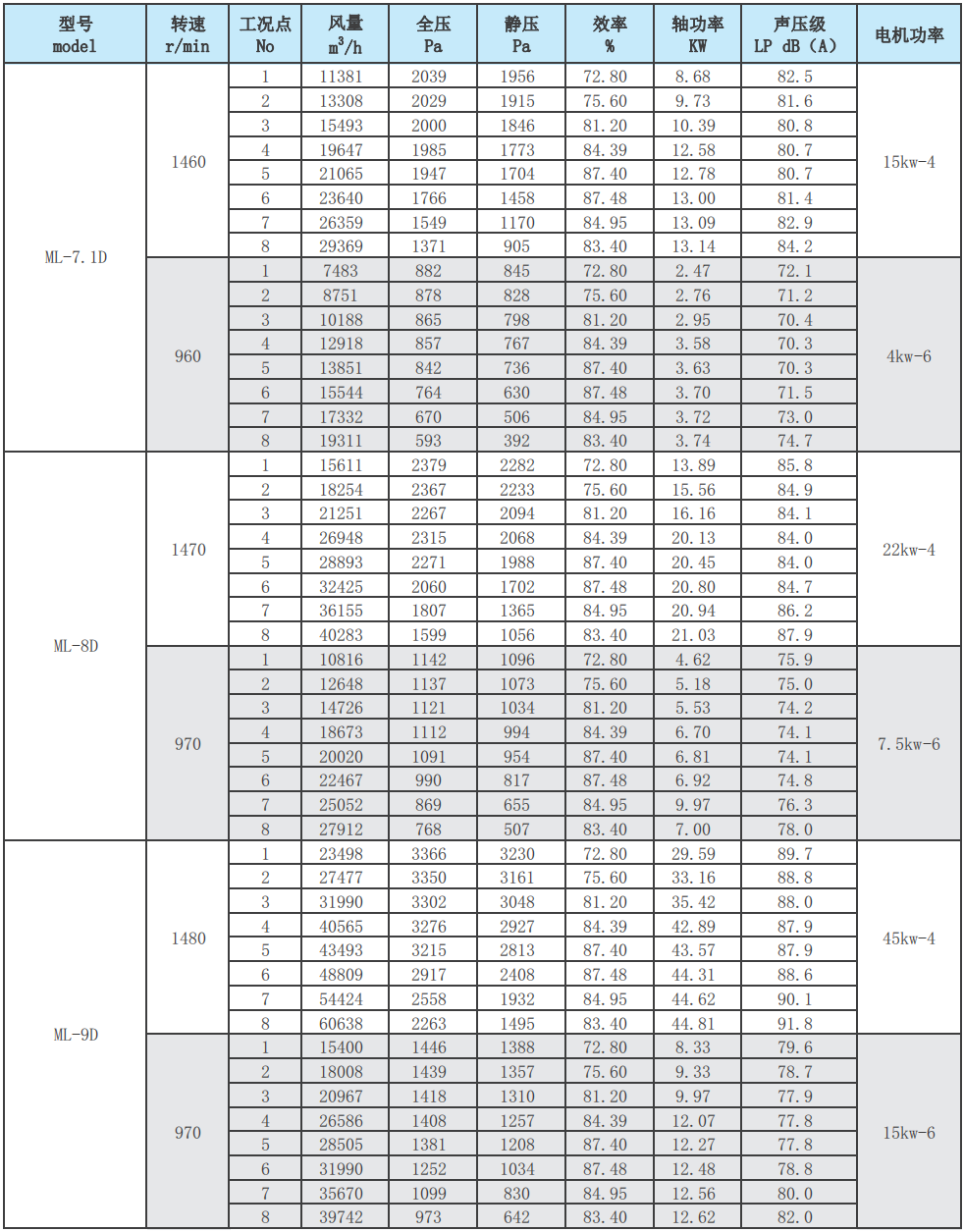

ML后倾式离心风机性能参数表7

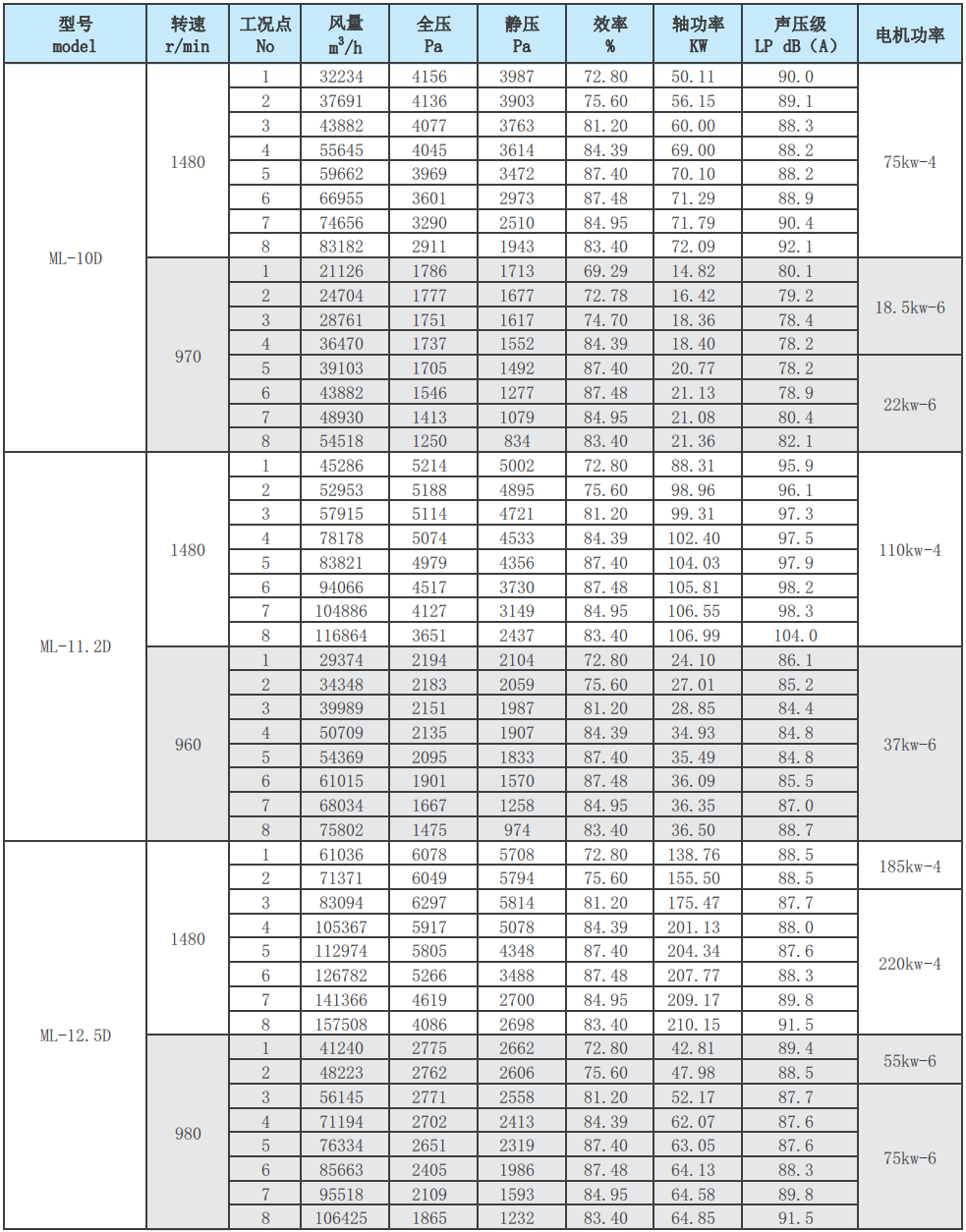

ML后倾式离心风机性能参数表8

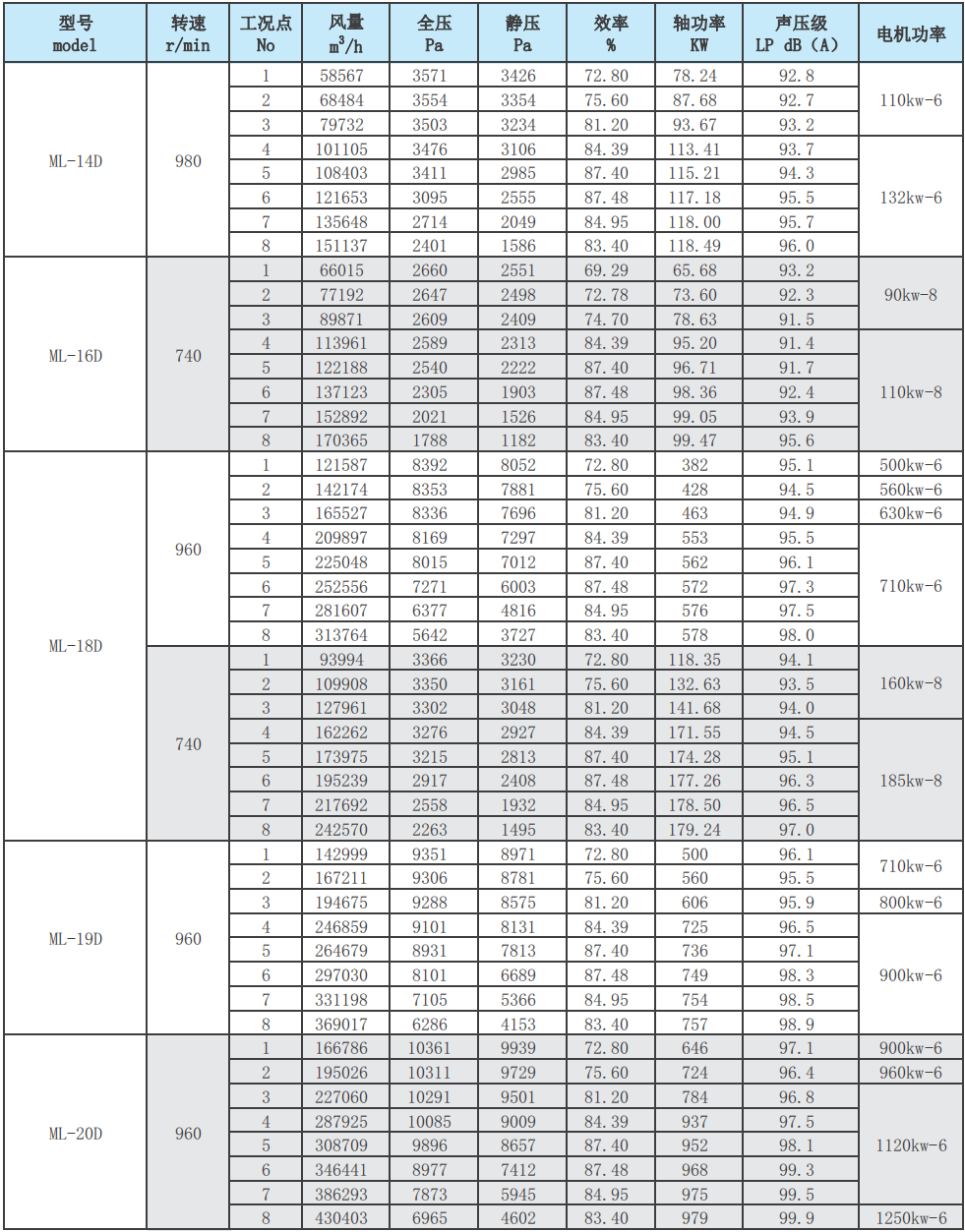

ML后倾式离心风机性能参数表9

ML后倾式离心风机性能参数表10

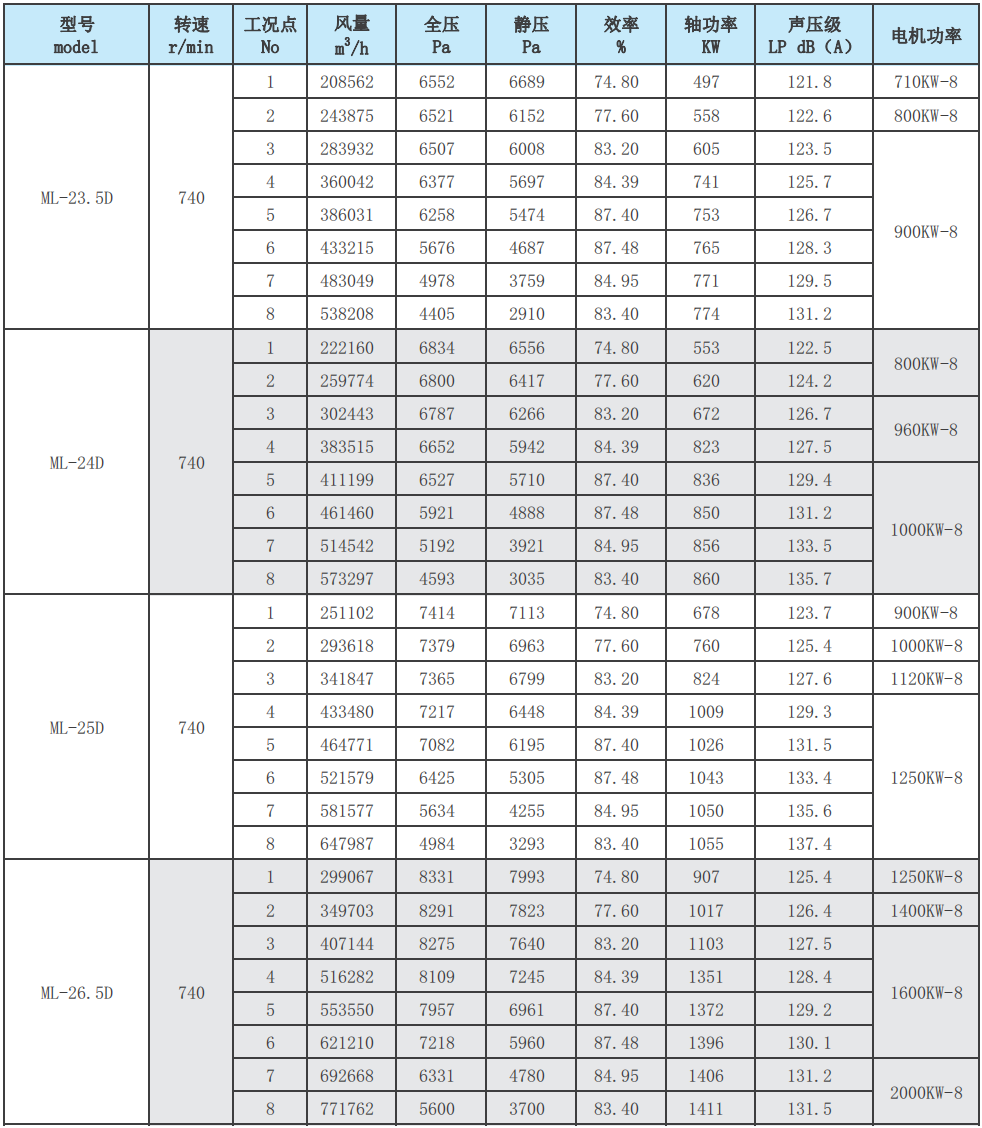

ML后倾式离心风机性能参数表11

ML后倾式离心风机性能参数表12

ML后倾式离心风机性能参数表13

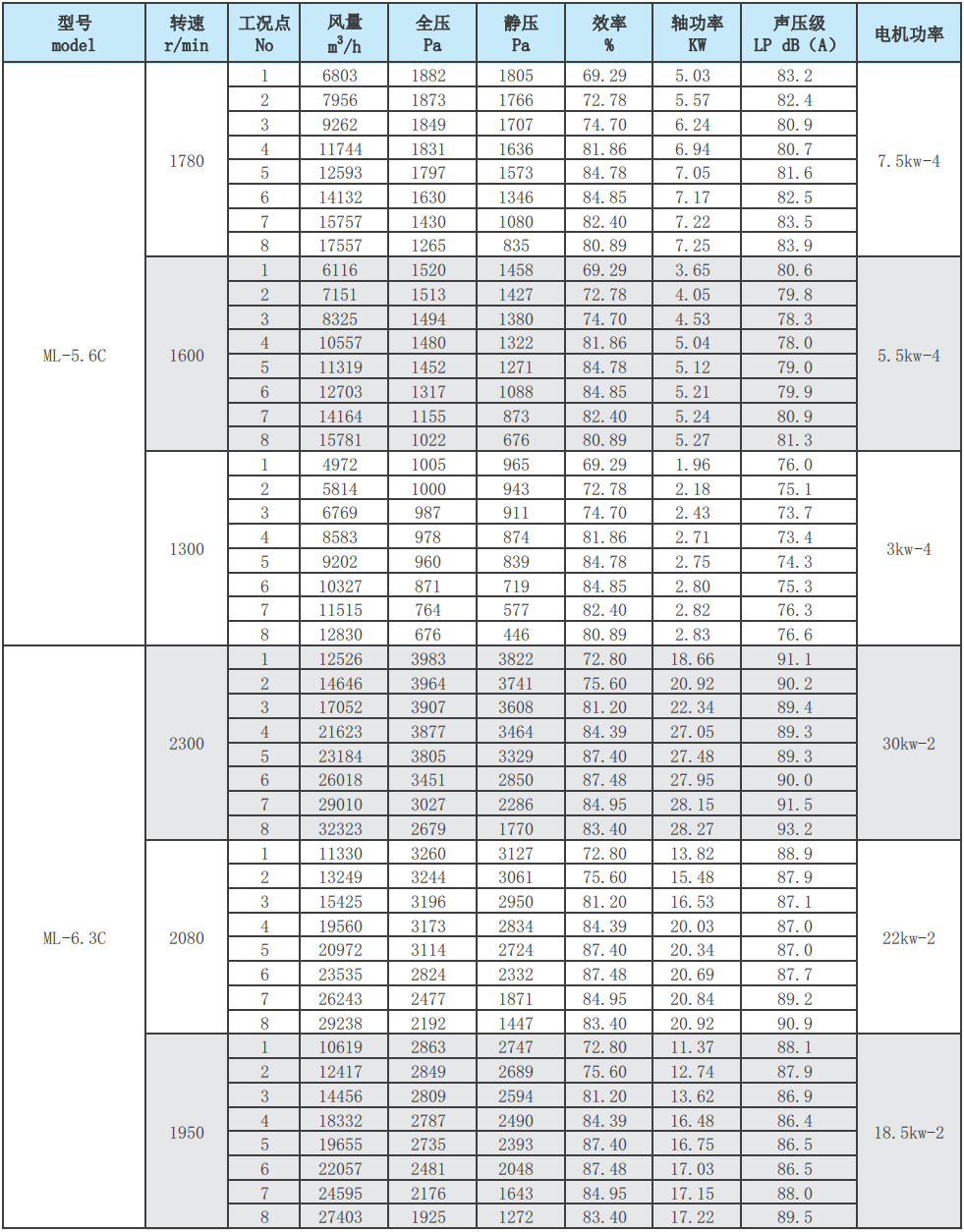

ML后倾式离心风机性能参数表14

ML后倾式离心风机性能参数表15

ML后倾式离心风机性能参数表16

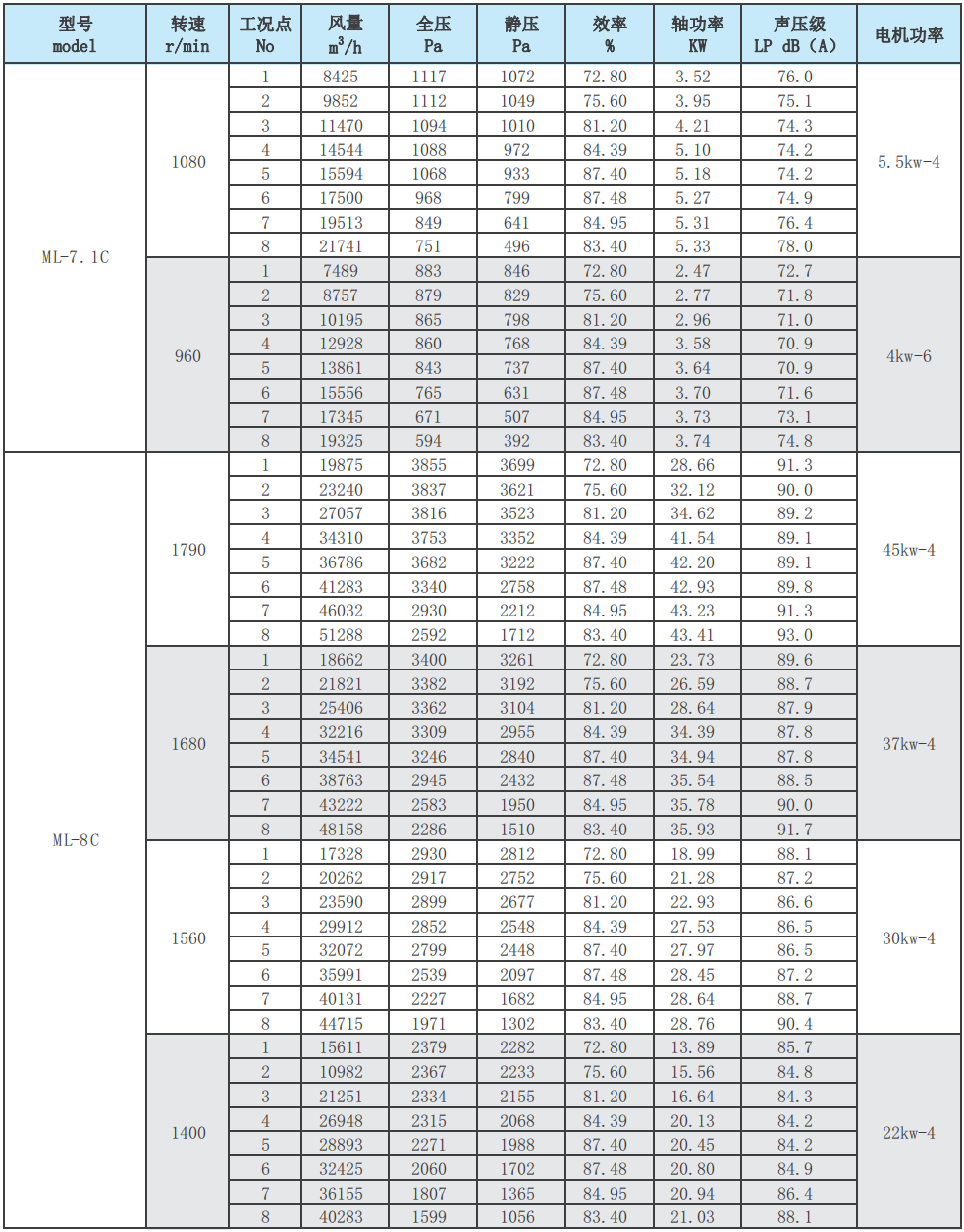

ML后倾式离心风机性能参数表17

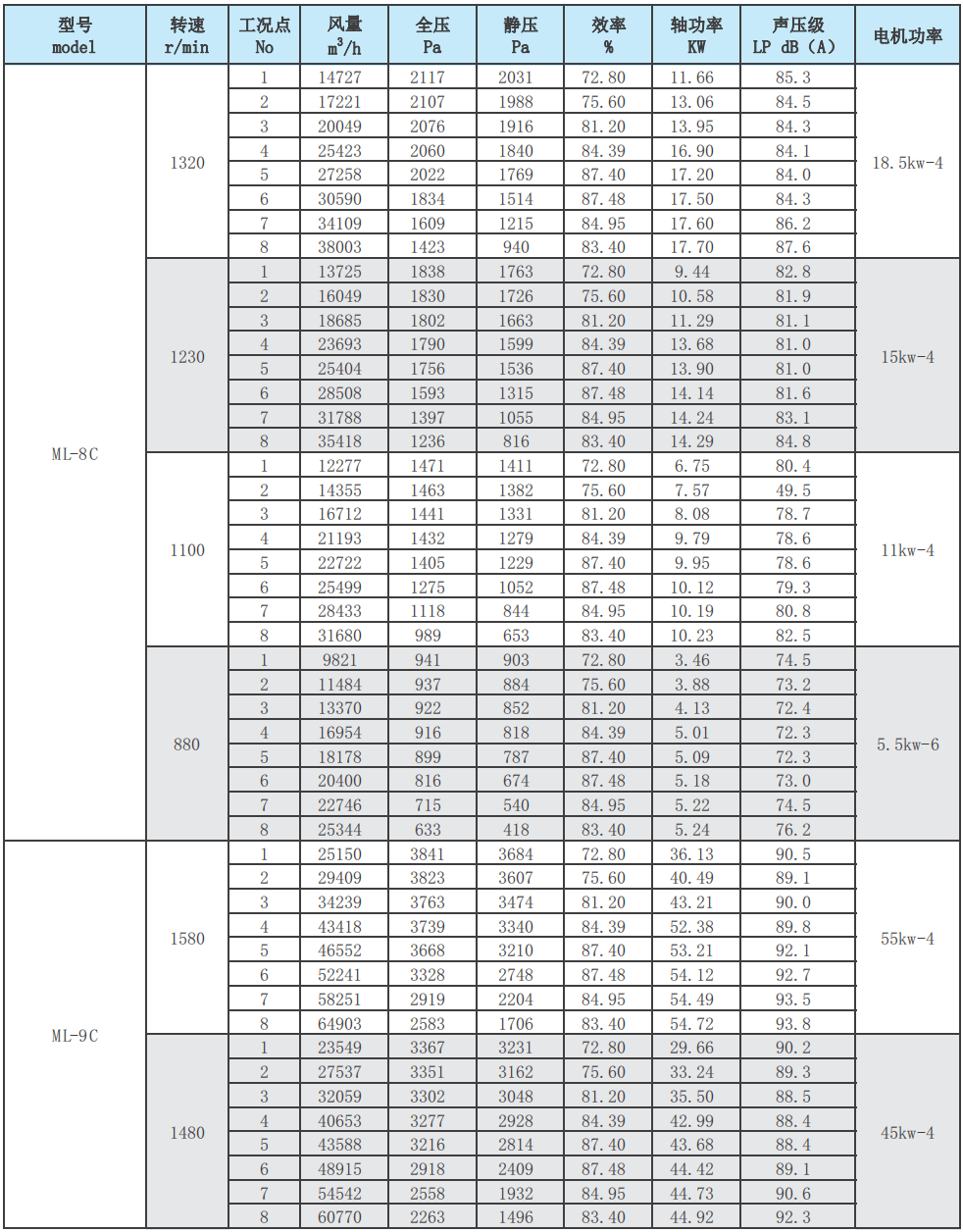

ML后倾式离心风机性能参数表18

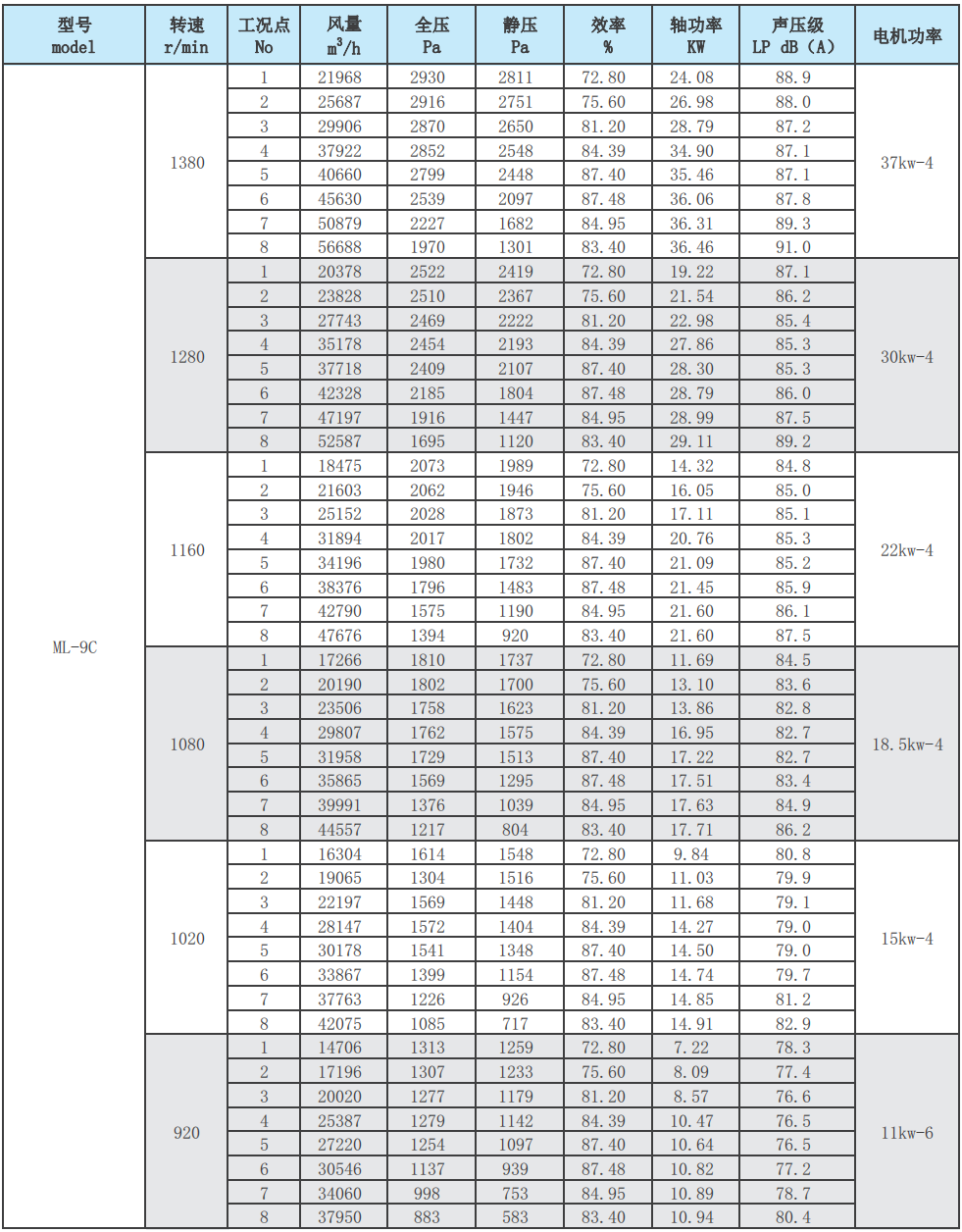

ML后倾式离心风机性能参数表19

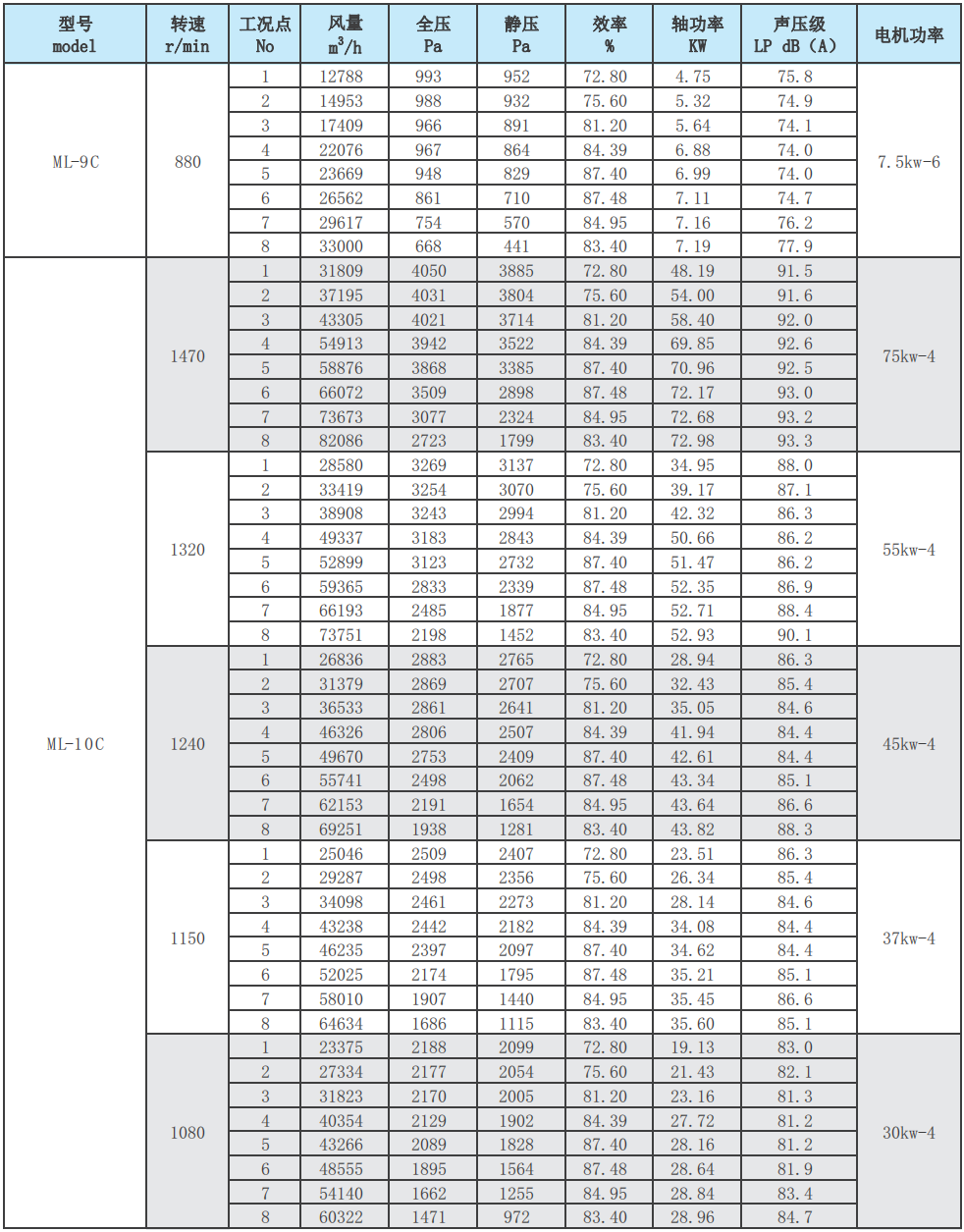

ML后倾式离心风机性能参数表20

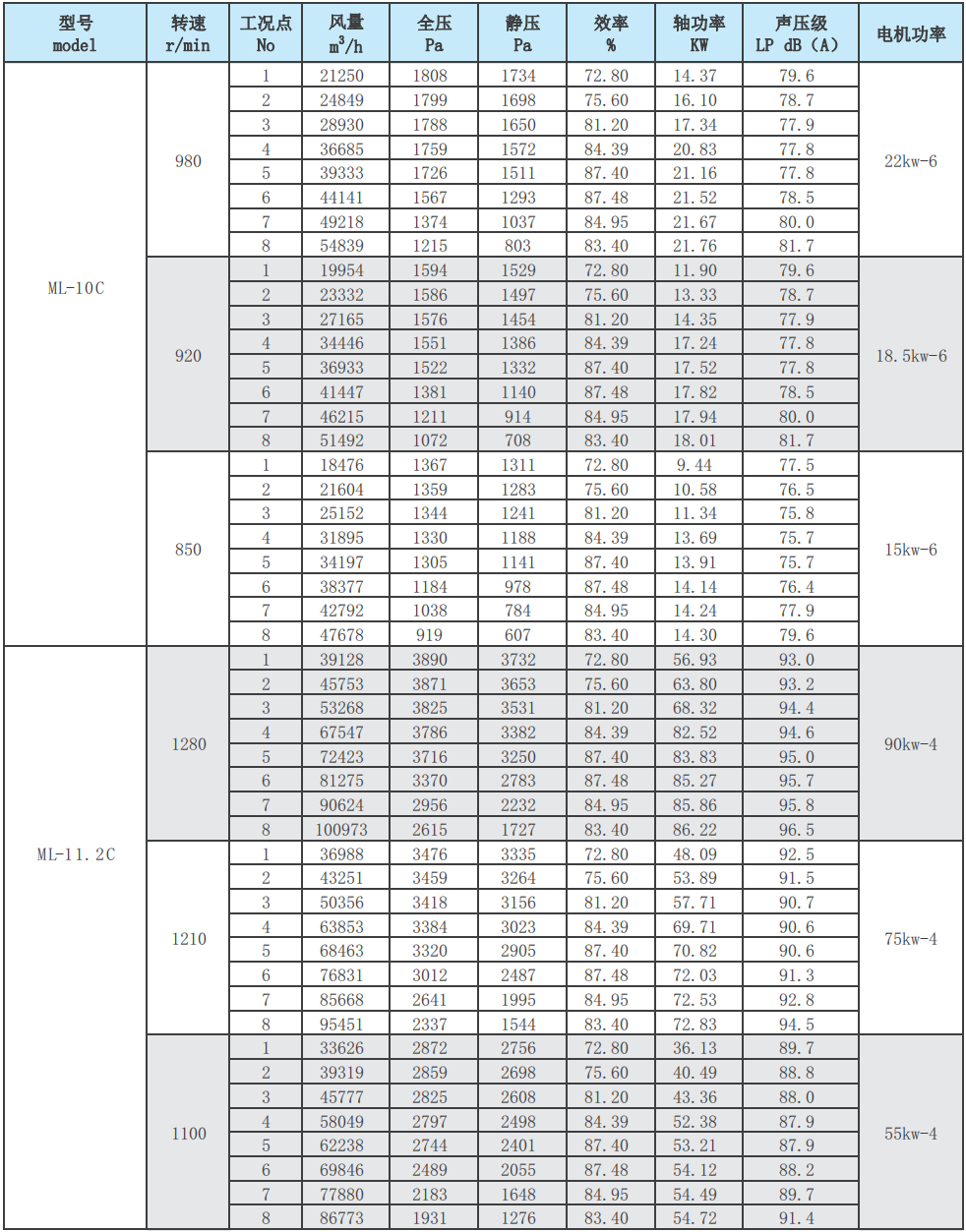

ML后倾式离心风机性能参数表21

ML后倾式离心风机性能参数表22

ML后倾式离心风机性能参数表23

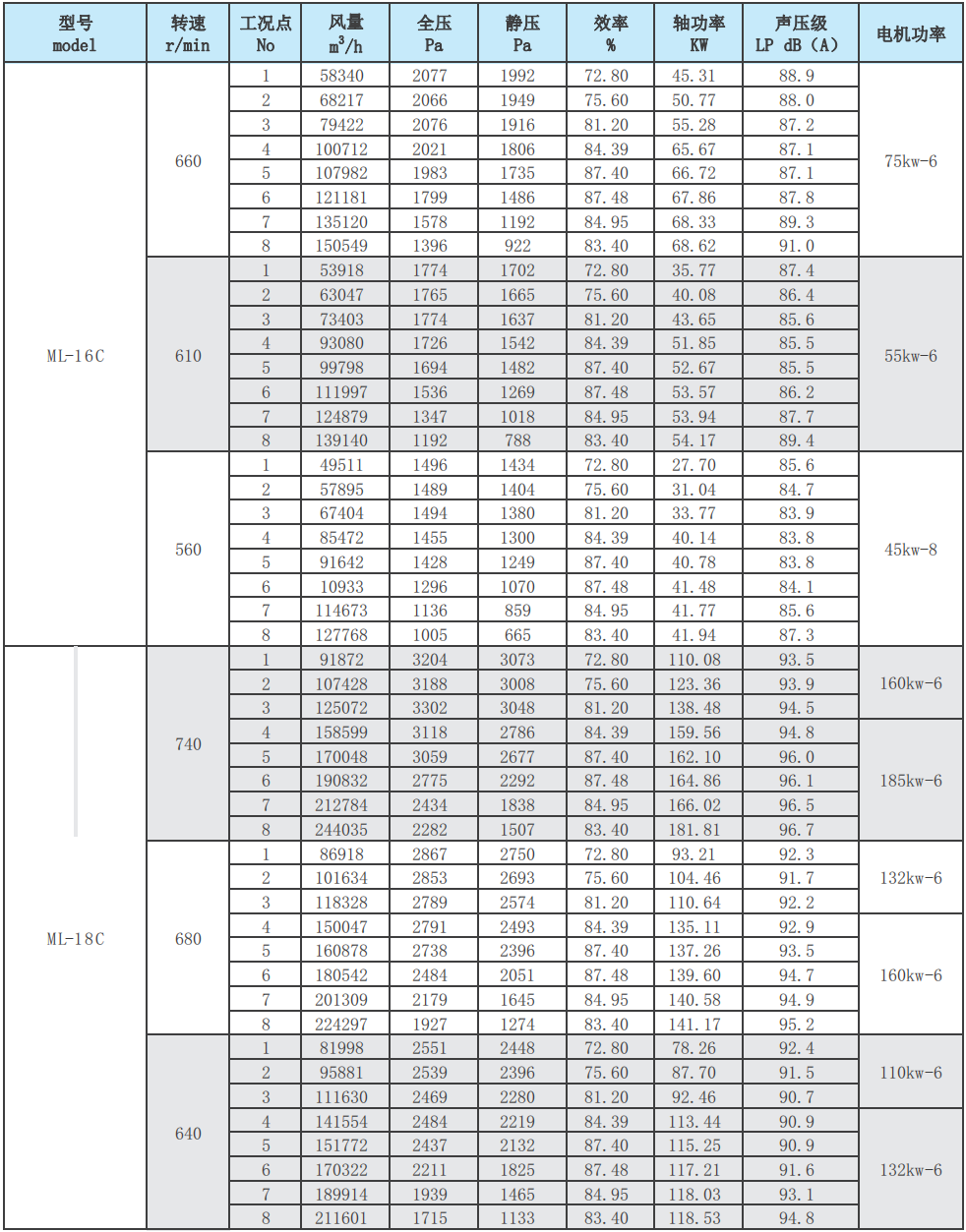

ML后倾式离心风机性能参数表24

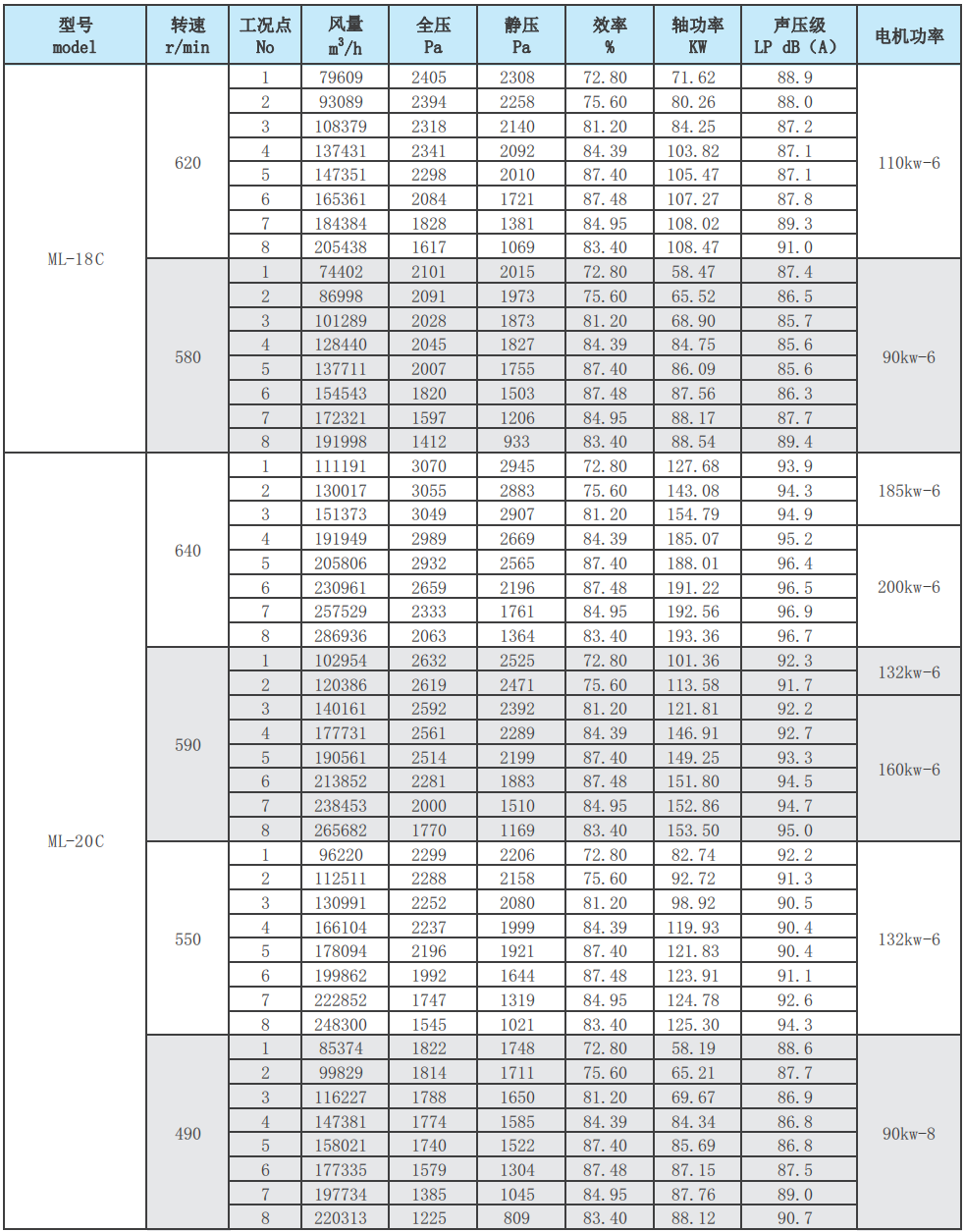

ML后倾式离心风机性能参数表25
