GL系列多翼式离心通风机 当前位置:首页 > 产品中心 > GL系列多翼式离心通风机 >

GL系列多翼式离心通风机

GL系列多翼式离心通风机A式

A式

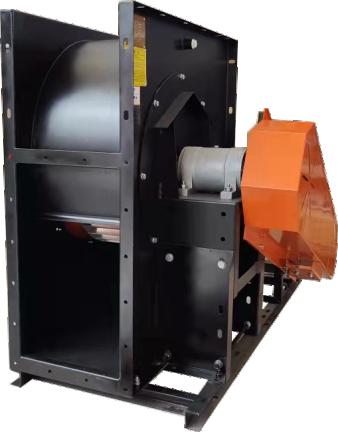

GL系列多翼式离心通风机C式后置

C式后置

GL系列多翼式离心通风机C式顶置

C式顶置

一、产品概述

  GL系列多翼低噪声厨房排烟离心式式通风机是本公司技术部应用和吸收美国"LAV"捞牌叶轮, 11-62系列和CF系列多翼型叶片结构形式及针对其叶轮在厨房排烟使因使用难于清洗油污,配合我公司多办年来对多翼型风机叶轮的制作及市场调查,精心研究与改良,以精湛先进技术与丰富的经验设计制造而成。该机采用紧奏的生产结构,吸力大,工作稳定,高效节能,低噪声,安装维护方便。由于设计合理,节能显著,生产效率高,质量好,深受用户欢迎。

  GL系列广泛应用于输送空及无腐蚀性不自燃,不含粘性密度元气体,温度最高不能超过80°C,尘土及硬度颗粒物不大于150mg/m³。

二、风机形式

  GL系列风机设计有A式、C式,风机可制成右旋和左旋两种型式。从电机端正视,叶轮顺时针旋转为右旋风机,以“右”表示;反之为“左”。风机的出风口位置可制成Q° 90°、180°、270°。

三、风机结构

  本风机主要由进风口、叶轮、机壳、电机等组成。

  叶轮:采用钢板制作,由38-42个薄板圆弧叶片与轮盘和轮盖铆接而成,并经静、动平衡正,具有良好的空动力性能,噪声低、运转平稳。

  机壳:采用优质钢板焊接成整体结构,机壳蜗舌部采用新型消声结构,具有良好的消声效果。机壳可根据用户的要求采用不锈钢制作。

  进风口:采用普通钢板制成收敛式流线型并与前盖板焊接成整体结构。

四、用途

  安装:按图所示尺寸与位置安装,机壳内不应该有遗留的杂物,保持风机的水平度,风机与地基的结合面、进出气管道与风机的连接均应调整使其自然吻合,不得强行连接,不应将管道的重量加到风机上,并保证风机的水平位置。

  运转:风机安装后,经检验合格方可进行试运转,风机试运转应在无载荷(将进气侧闸门]全部关闭)的情况下进行,视运行情况逐步转入满载荷(即将进气侧闸门全部打开)运行,新安装或修理好的风机在满载荷下试运转不得少于2小时。

  维护:风机的维护必须在停机时进行,以确保人员及设备安全;修理好的风机必须进行试运转方可投入运行:定期清除风机内部积灰、污垢等杂质,如风机用于厨房抽油烟或喷漆等场合应经常清洗叶轮,般情况下60天内要清洗-次,否则会引起叶轮超负载而烧坏电机和影响风量。

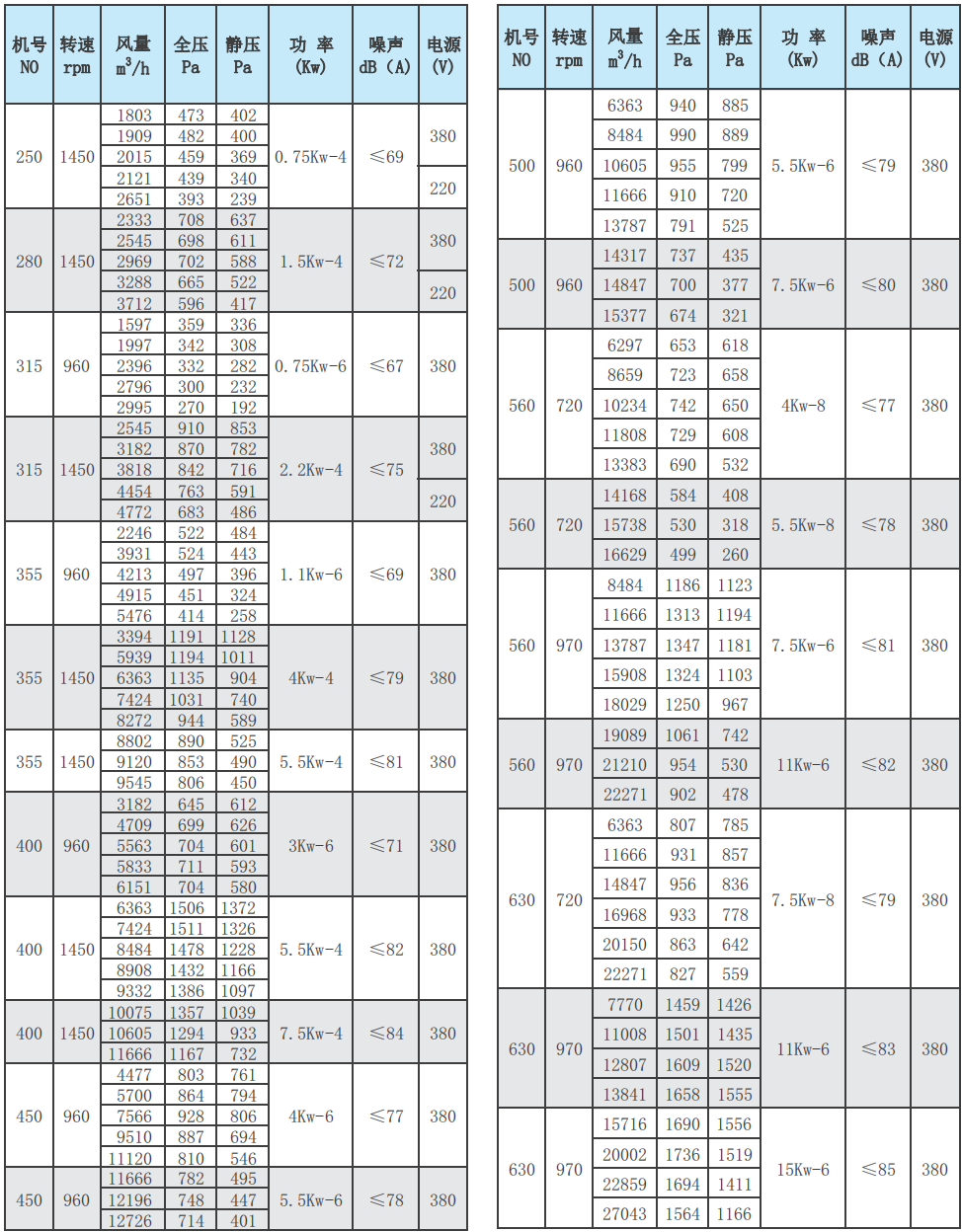

A式性能参数

GL系列多翼式离心通风机A式性能参数

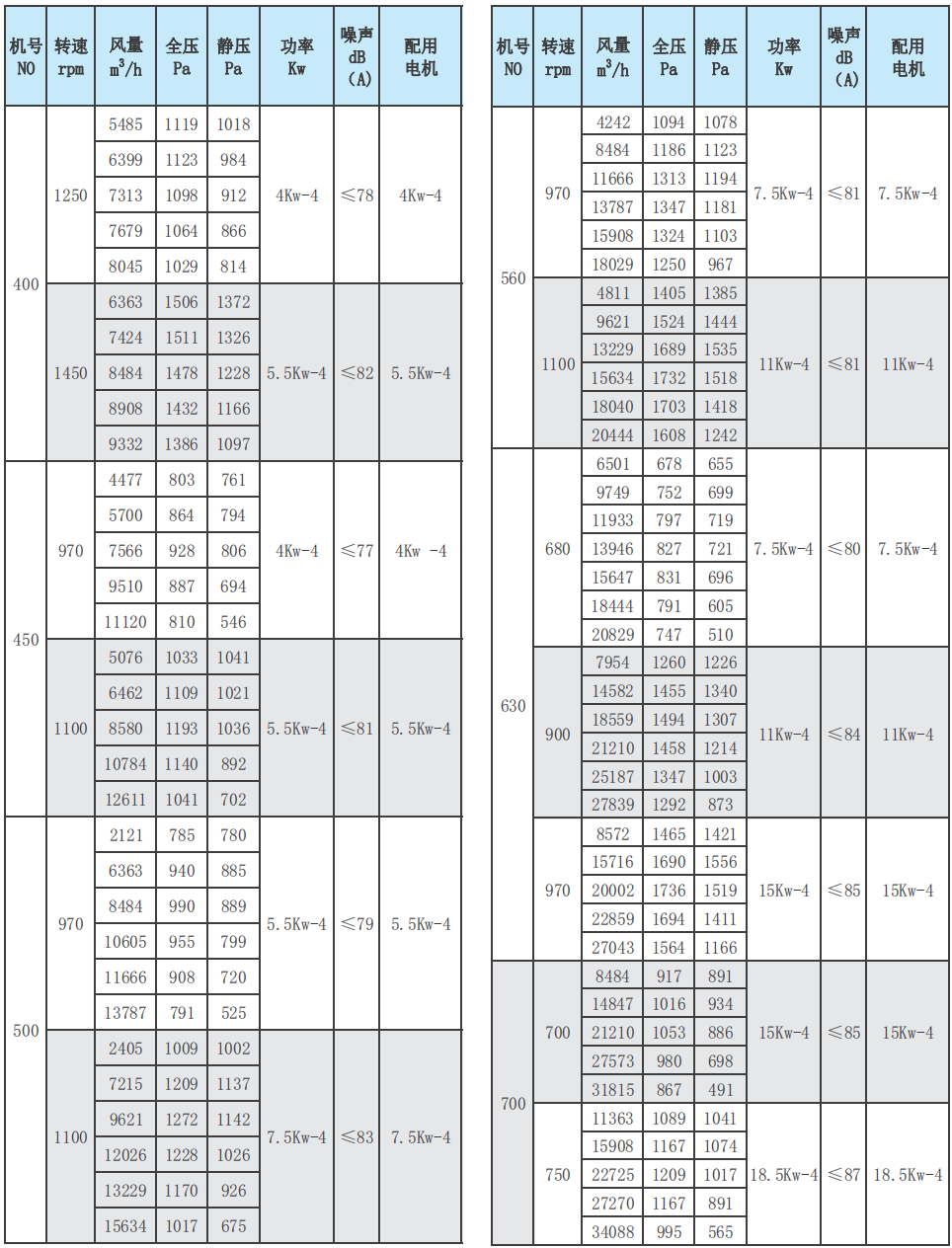

C式性能参数

GL系列多翼式离心通风机C式性能参数1

GL系列多翼式离心通风机C式性能参数2

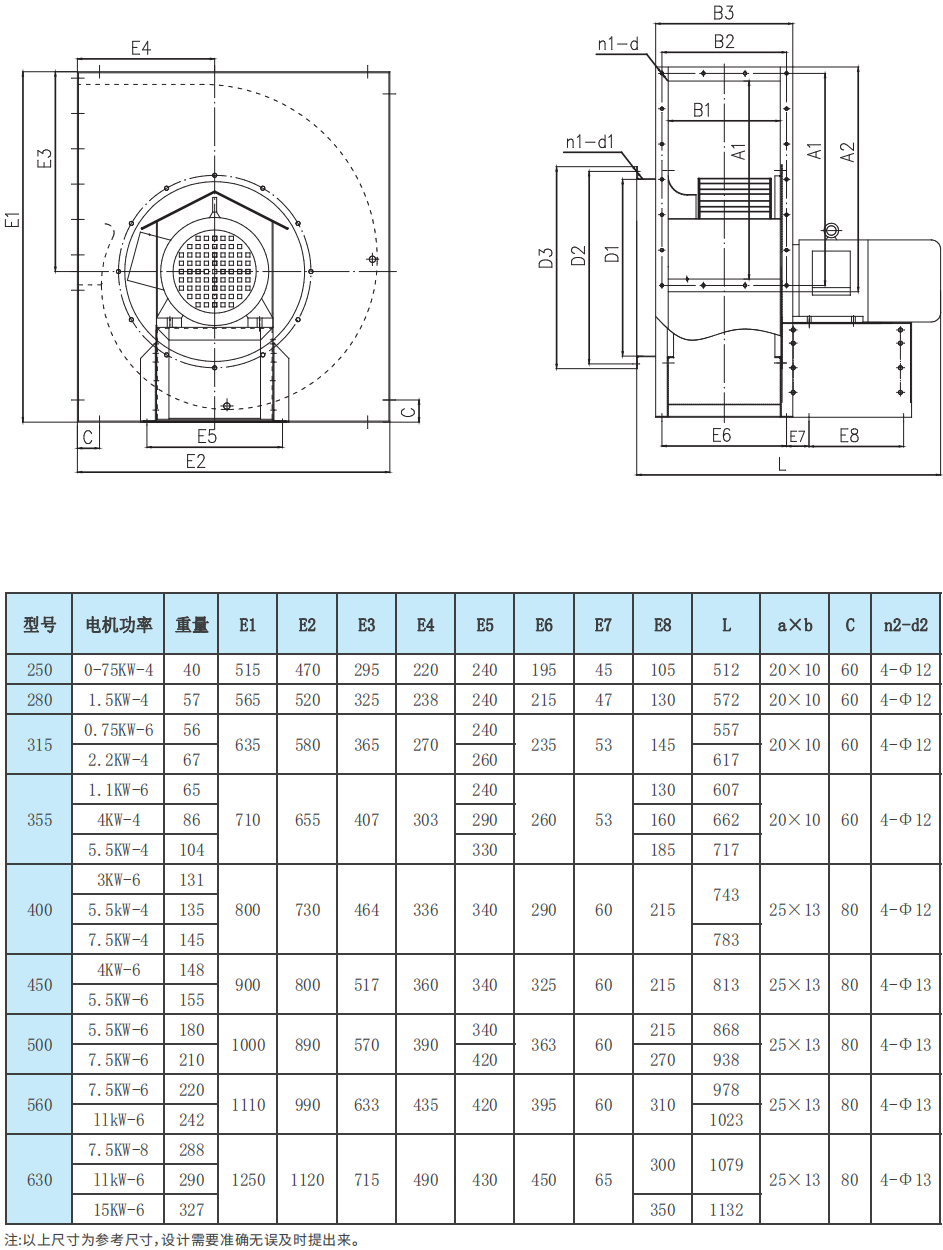

A式外形及安装尺寸

GL系列多翼式离心通风机A式外形及安装尺寸

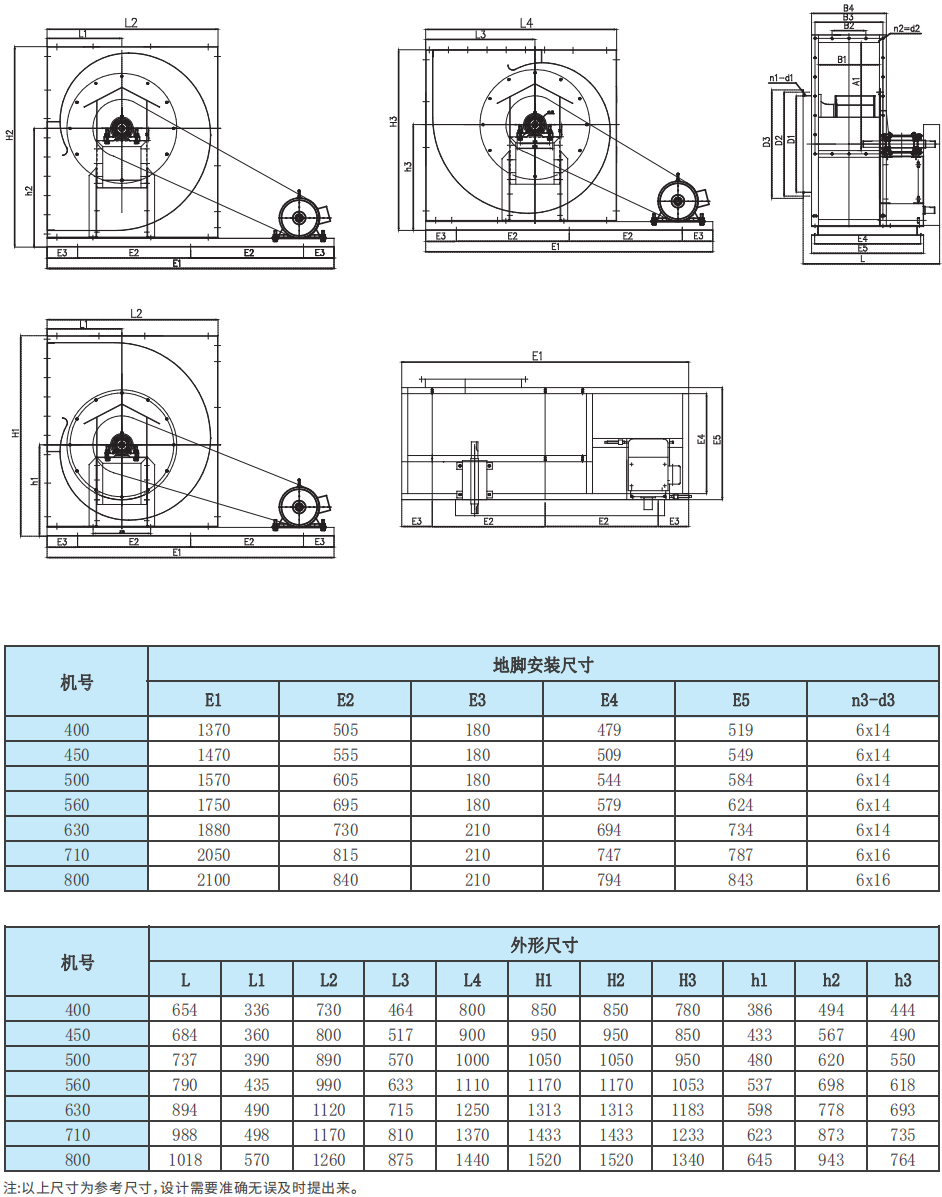

C式外形及安装尺寸

GL系列多翼式离心通风机C式外形及安装尺寸1

GL系列多翼式离心通风机C式外形及安装尺寸2
