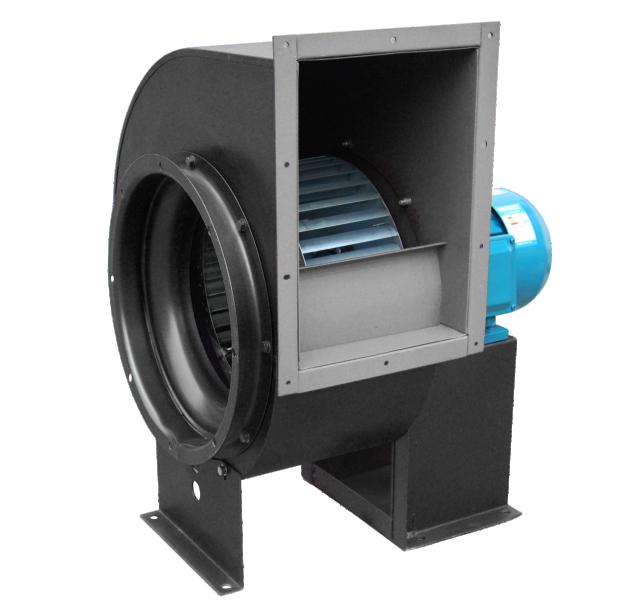

11-62系列(A式)多翼式离心通风机
一、产品概述
11-62系列多翼式低噪声离心通风机是我厂为适应我国8日益发展的空调机组、净化工业等场合通风换气而设计开发的新颖紧凑、振动小、使用调节方便,广泛用于空调机组配套。厂矿企业及公共场所的通风换气,既可用作送入新风,又可用作气体输出。输送的介质为空或其它不自然的对人体无害的气体,介质中不含粘性物质,温度≤80°C,尘土及硬度颗粒物不大于150mg/m3。
二、风机形式
11-62系列风机可制成右旋和左旋两种型式。从电机端正视,叶轮顺时针旋转为右旋风机,以“右"表示;反之为“左”。风机的出风口位置可制成0°、90°、180°,订货时请注明。
三、风机结构
本风机主要由进风口、叶轮、机壳、电机等组成。
叶轮:采用钢板制作,由38-42个圆弧形叶片与轮盘和轮盖铆接而成,并经静、动平衡正,具有良好的空动力性能,噪声低、运转平稳。
机壳:采用优质钢板焊接成整体结构,机壳蜗舌部采用新型消声结构,具有良好的消声效果。机壳可根据用户的要求采用不锈钢制作。
电机:采用电机直联式驱动。
四、安装与维护
安装:按图所示尺寸与位置安装,机壳内不应该有遗留的杂物,保持风机的水平度,风机与地基的结合面、进出气管道与风机的连接均应调整使其自然吻合,不得强行连接,不应将管道的重量加到风机上,并保证风机的水平位置。
运转:风机安装后,经检验合格方可进行试运转,风机试运转应在无载荷(将进气侧闸门全部关闭)的情况下进行,视运行情况逐步转入满载荷(即将进气侧闸门全部打开)运行,新安装或修理好的风机在满载荷下试运转不得少于2小时。
维护:风机的维护必须在停车时进行,以确保人员及设备安全;修理好的风机必须进行试运转方可投入运行:定期清除风机内部积灰、污垢等杂质,如风机用于厨房抽油烟或喷漆等场合应经常清洗叶轮,般情况下60天内要清洗-次,否则会引起。

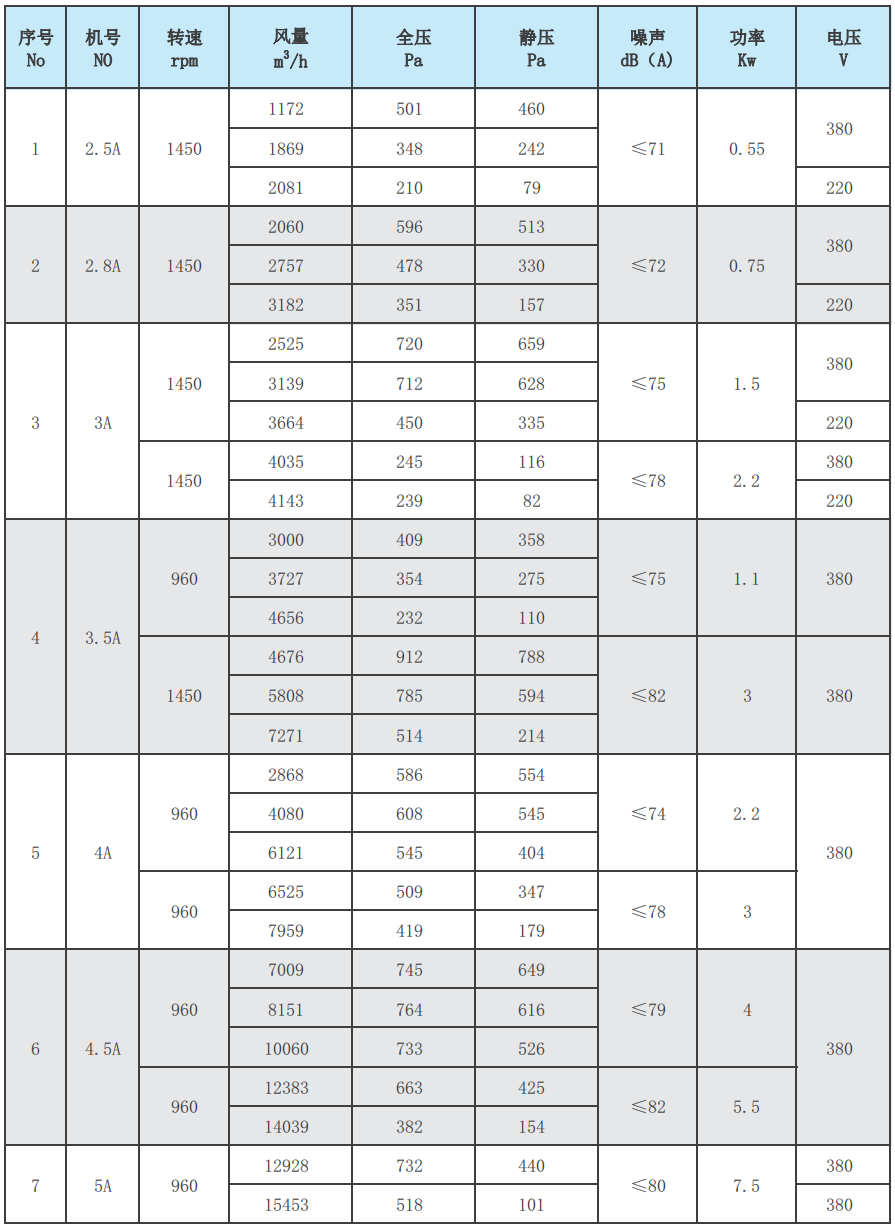

性能参数表
