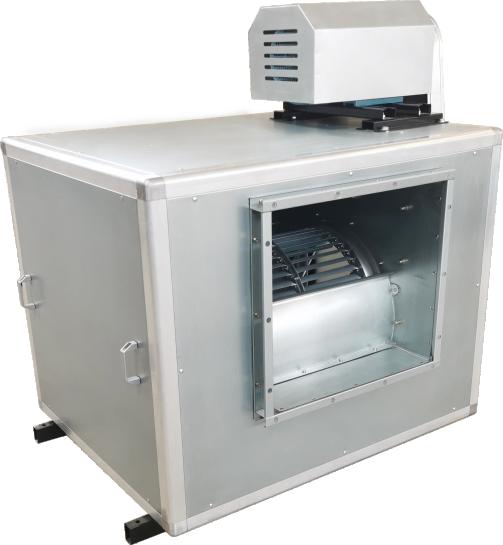

RX系列低噪声柜式离心通风机
一、产品概述
RX系列低噪声柜式离心机是我公司吸取国内各厂风机箱之长处,结合我公司多年来风机箱之精心研制与改良,以精湛的先进技术与丰富的经检设计及优良的机械结构制造而成,具体体积小,重量轻,效率高和便于安装维护等特点。
RX系列风机有9"、10"、12"、15"、18"、20"、22"、25"、28"、30"、32"、36"、40".共十三种机号,供客户选用。
二、结构特点
风机箱体采用优质型材,电机可内置或外置传动(作为常温通风换气使用)。箱板有镀锌板或普通钢板烤漆处理两种,色泽鲜艳,附着力强,经久耐用,不褪色。
风轮及蜗壳皆采用优质材料精制而成,风轮经动平衡校正,质量保正。
轴承采用优质国产或进口轴承。
电机转子经高精度动平衡机进行动平衡试验,确保运行稳定,安全可靠。
风机可根据现场实际需求情况,可做防爆防腐配置初中高效等非标定制。
三、使用条件
输送不易燃、无腐蚀性气体,含尘量和其他固体小于150mg/m3,温度在-20°C至80°C。
对于较大容量三相异步电动机(为电机额定功率在7.5kw以上)因起动时起动电流较大,不允许直接起动,应采用Y-△降压起动方法或其它方法起动。
四、用途
适用于宾馆、写字楼、影剧院、商场、地下室高温消防和通风换气之用,也以作高层建筑及民用建筑的中央空调机组风机段主机。除此之外还可以作为一般工厂通风排气之用。

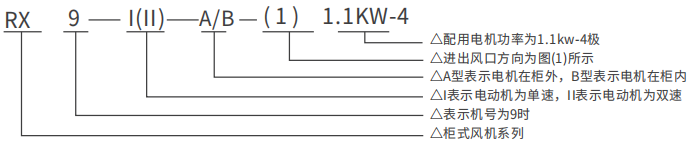

五、型号说明
特种防爆型产品概况
1、产品说明
RX(防爆型产品在型号“RX"前面加"B")系列高压型柜机防爆离心风机,是我司特种风机的其中一种产品,是在普通RX柜式离心风机基础上通过增加防火花功能、配用防爆电动机从而达到防爆效果,产品外型尺寸、性能参数与RX标准相同。该产品经过国家专业机构检测并获得防爆产品认证证书,是易燃易爆作业环境的必然选择。
2、结构特点

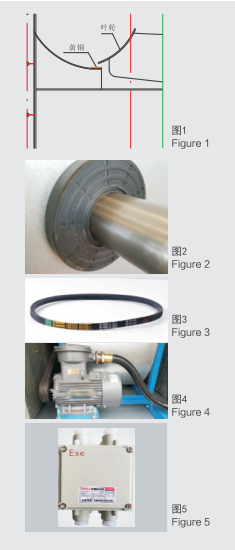

△风机内部与空气接触主要部份蜗壳采用特殊材料隔离技术,主要有铜、铝合金'不锈钢材料用于隔离转动件,防止转动件产生摩擦引发电火花而引燃引爆空气中的介质:(如图1示)
△风机主轴与蜗壳接触处采用橡胶隔离技术,防止主轴与蜗壳的铁板摩擦(电机内置型无需此结构)引发电火花而引燃引爆空气中的介质:(如图2示)
△采用防静电皮带:(如图3示)
△采用国家认可的防爆电动机:(如图4示)
△可根据客户要求加装箱体外部防爆接线盒(电机外置型无需此结构):(如图5示)
3、用途
△适用于办公大楼、宾馆、酒店、礼堂、影剧院、地下室、高级民宅、工厂车间、商场、医院等场所的通风换气。
△在输送气体温度不能超过80°C。
△输送介质要求:介质可为普通空气、或易燃易爆空气,但要求无腐蚀、气体不能含有较粘性的物质,且气体中所含尘土或硬质颗粒物的含量不能大于150mg/m3。
洁净型产品概况
1、产品说明
RX-G (洁净型产品在型号“RX-G"后面加“G”)系列低压型柜机洁净离心风机,是我司开发的一种针对洁净环境使用的产品,是在普通RX柜式离心风机基础.上通过增加过滤装置达到洁净空气的功能,产品外型尺寸、性能参数与RX标准都不同,采购前由我司技术工程师提供设计图和选型方案。该产品分为初、中、高效过滤段,根据用户需求选用,是高要求洁净作业环境的必然选择。
2、结构特点

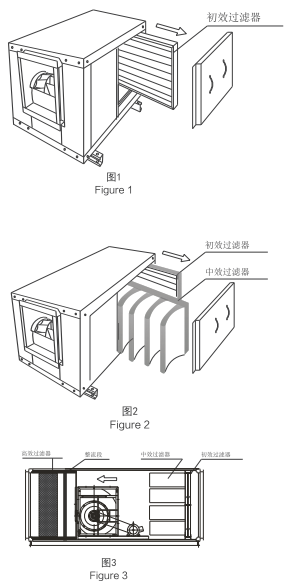

△初效型
在风机进风段或出风段的箱体内加装初效过滤器,可通过打开检修i]检查或更换过滤器。过滤器有G 1-G4级别可供用户选择:(如图1示)
※次最高过滤效率达到45%。
△初中效型
在风机进风段或出风段的箱体内加装初中效过滤器,可通过打开检修门]检查或更换过滤器。中过滤器有F5-F8级别可供用户选择,有袋式和板式选择: (如图1示)
※次最高过滤效率达到95%。
△初中高效型
在初中效过滤的基础上增加高效过滤,过滤段-般装在出风口的前面:(如图1示)
※次最高过滤效率达到99.99%。
3、用途
△主要选用于高要求的无尘车间、医院、幼儿园、实验室。
△在输送气体温度不能超过80°C。
△输送介质要求:介质应为空气并且无腐蚀、无易燃易爆,气体不能含有较粘性的物质,且气体中所含尘土或硬质颗粒物的含量不能大于150mg/m3。

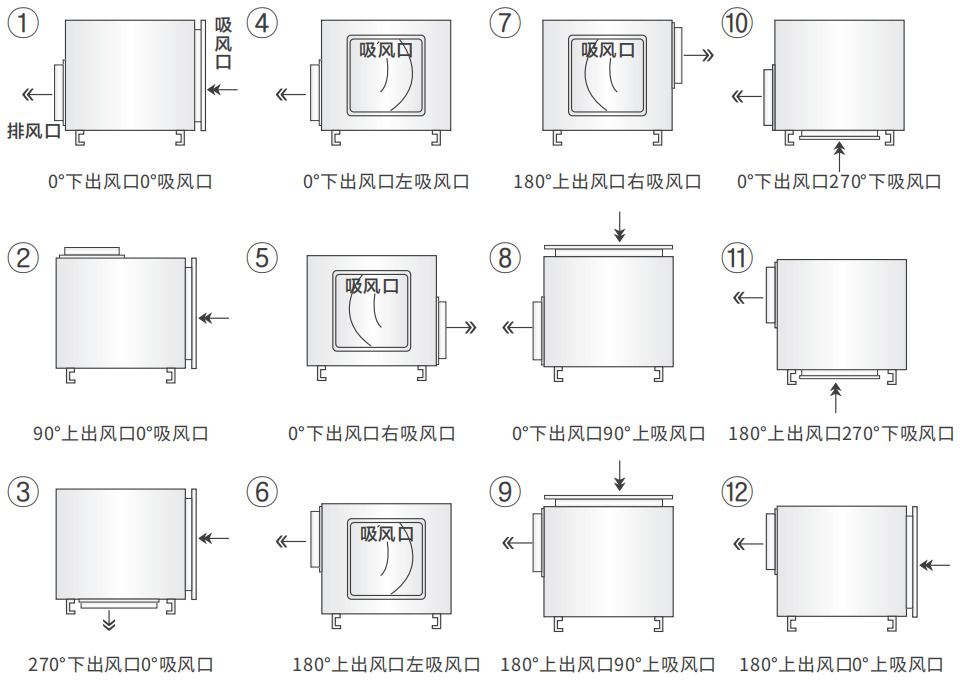

进出口风口位置示图
安装维护与保养
一、安装前:
△了解风机的规格、型式、机械的安装尺寸,所需的性能指标。
△认真检查叶轮及机壳有无因运输时损坏、变形。检查联结的螺钉是否紧固,否则应待修复后方可安装使用。安装风机的基础应有足够的强度,稳定性和耐用性。
△检查电源线路的相位电流、电压,是否与风机要求相符。
△排、送风管横截面积要求一般不应少于风机出风口的横截面积。
二、使用前:
△风机启动前,首先检查电动机的动力线路,严禁短路、缺相;以及检查风机及管道内有无妨碍转动的物品。
△检查风机机组各部分之间的间隙大小,转动部分不允许碰撞,固定件的螺栓应紧固。
三、风机在运转中必须注意以下问题:
△注意机组的振动、噪声及撞击杂声的情况。
△用电流表监视电动机负荷,不允许长时间在超负荷状态下运行。
△检查粉尘、灰粒等的变化是否符合风机的使用要求。
四、风机的维护保养:
△安装后,定期检查风机各部件,以保证风机能随时启动,正常工作。
△风机停用时间过长时,应充分注意风机及其它电器部件受潮情况,如电机受潮,应烘干后再使用。
△风机至少每年进行一次定期检查,检查叶轮及冷风系统,消除风机内部的灰尘、污垢等。

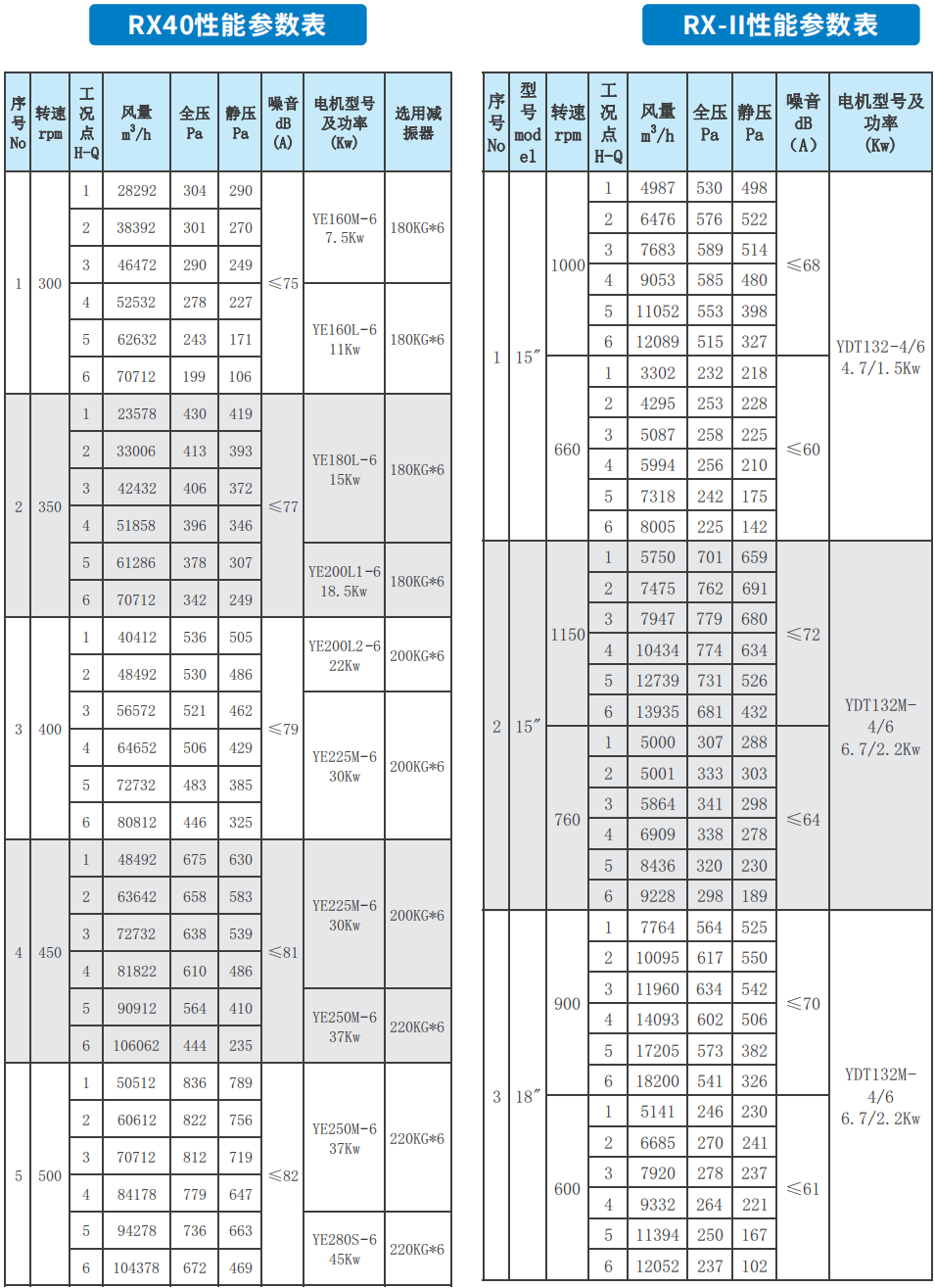

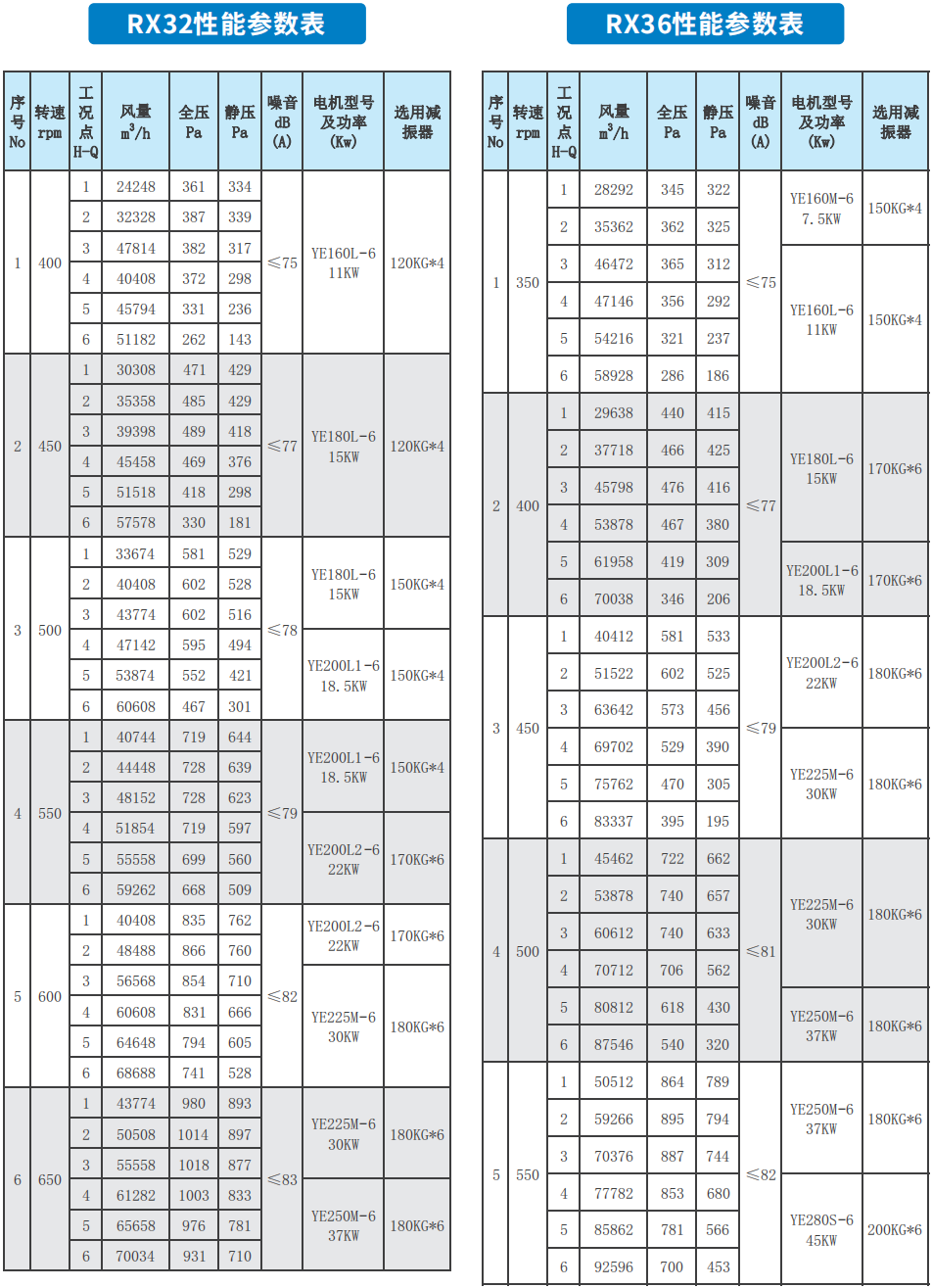

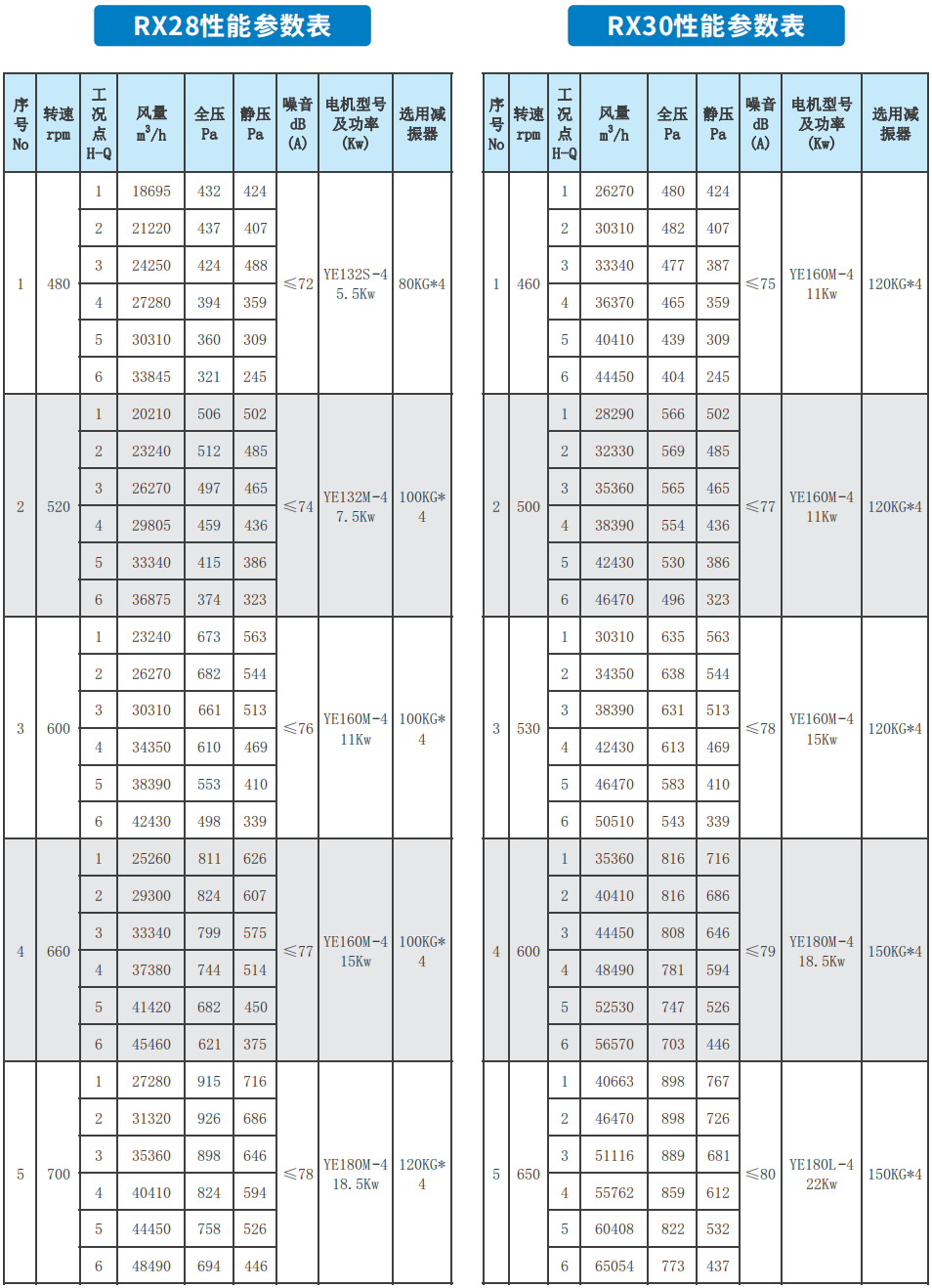

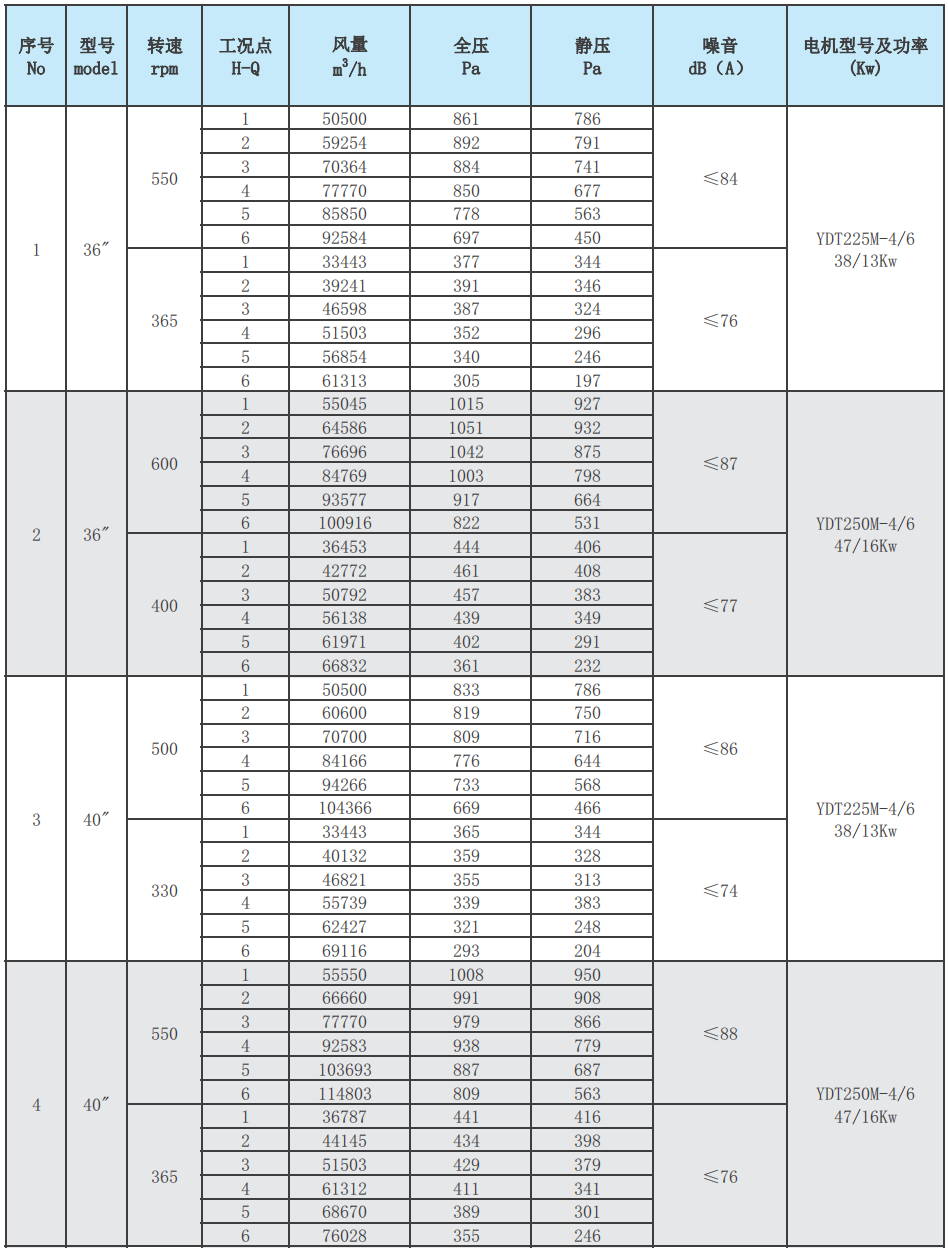

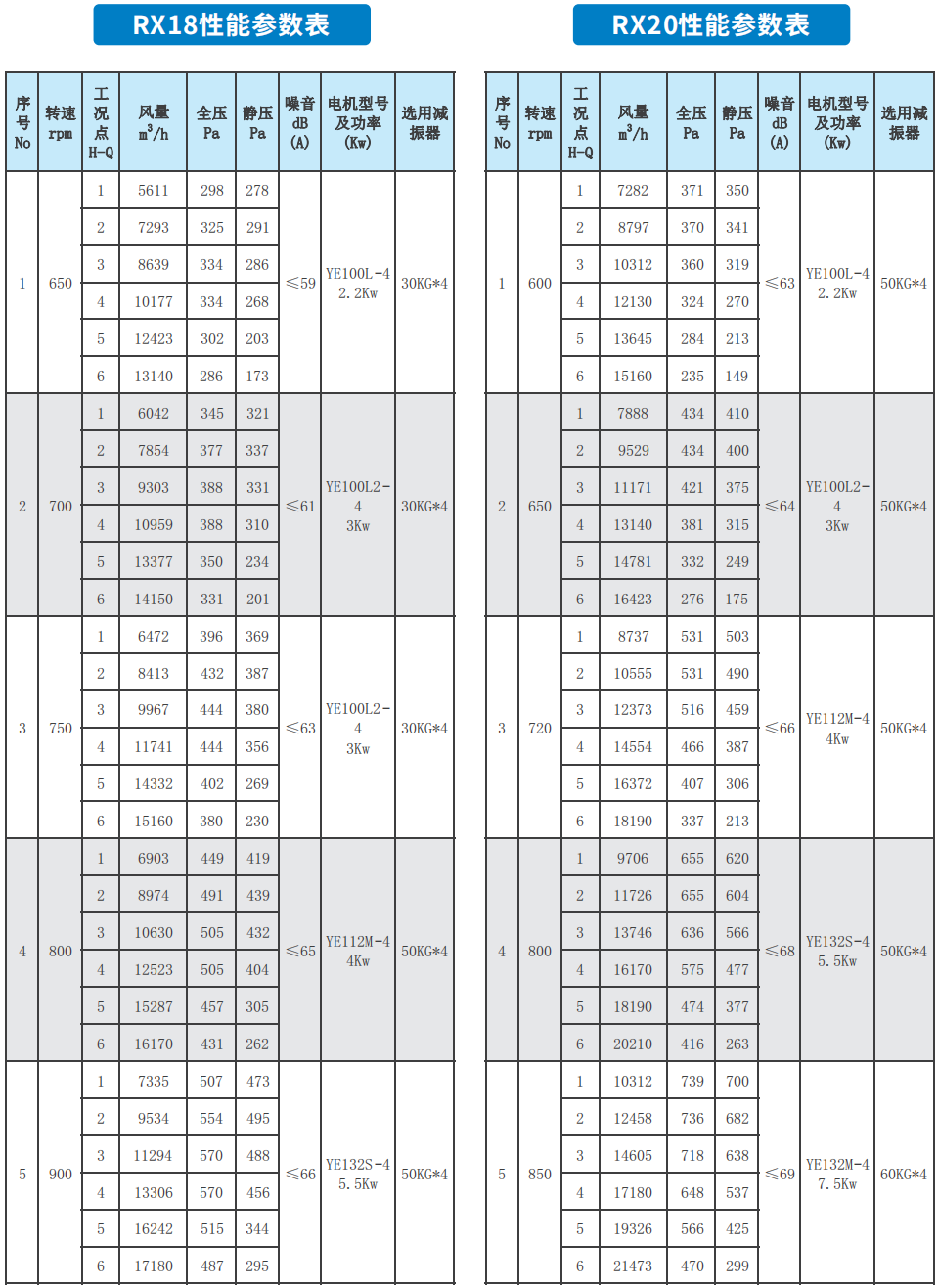

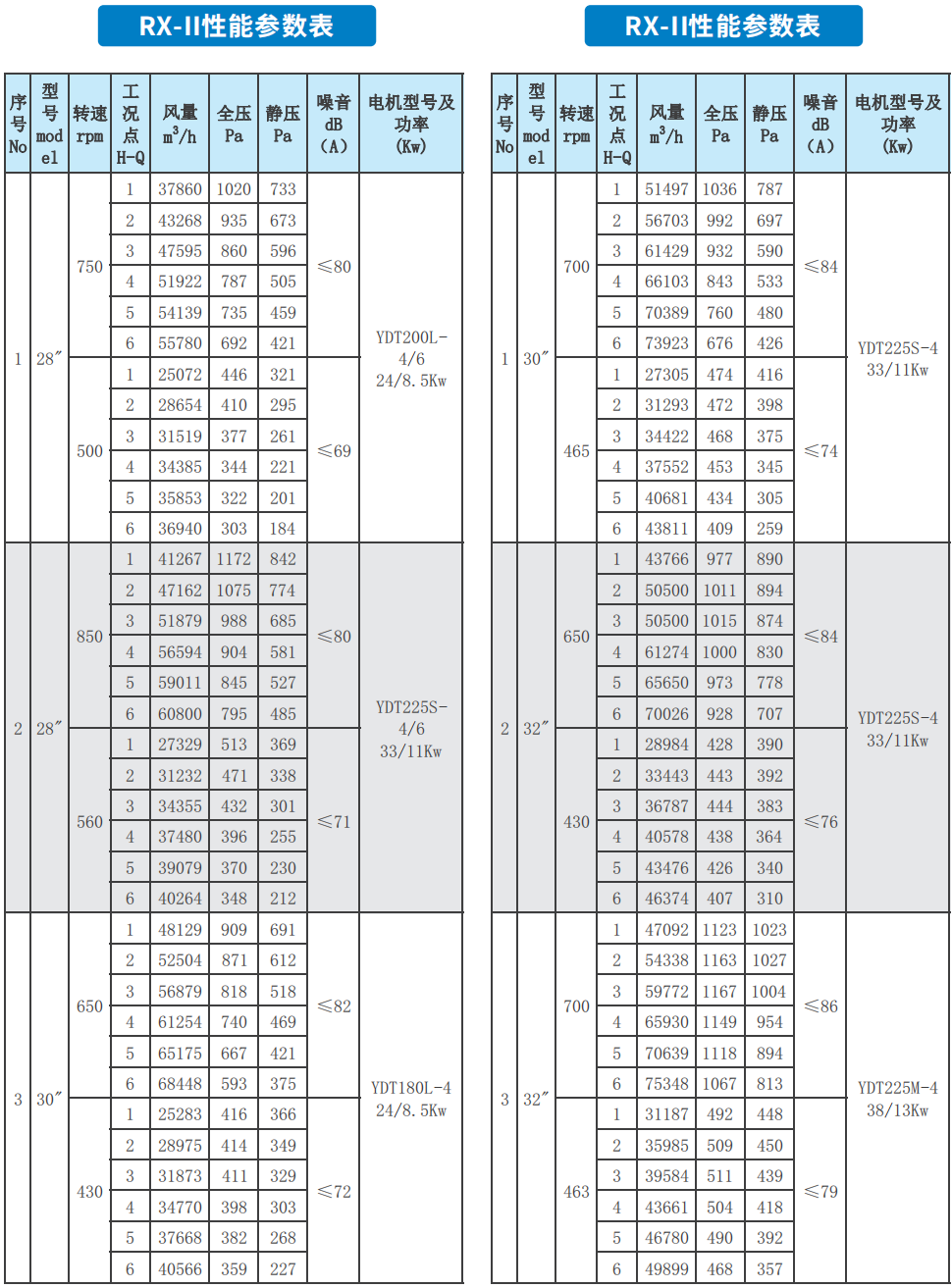

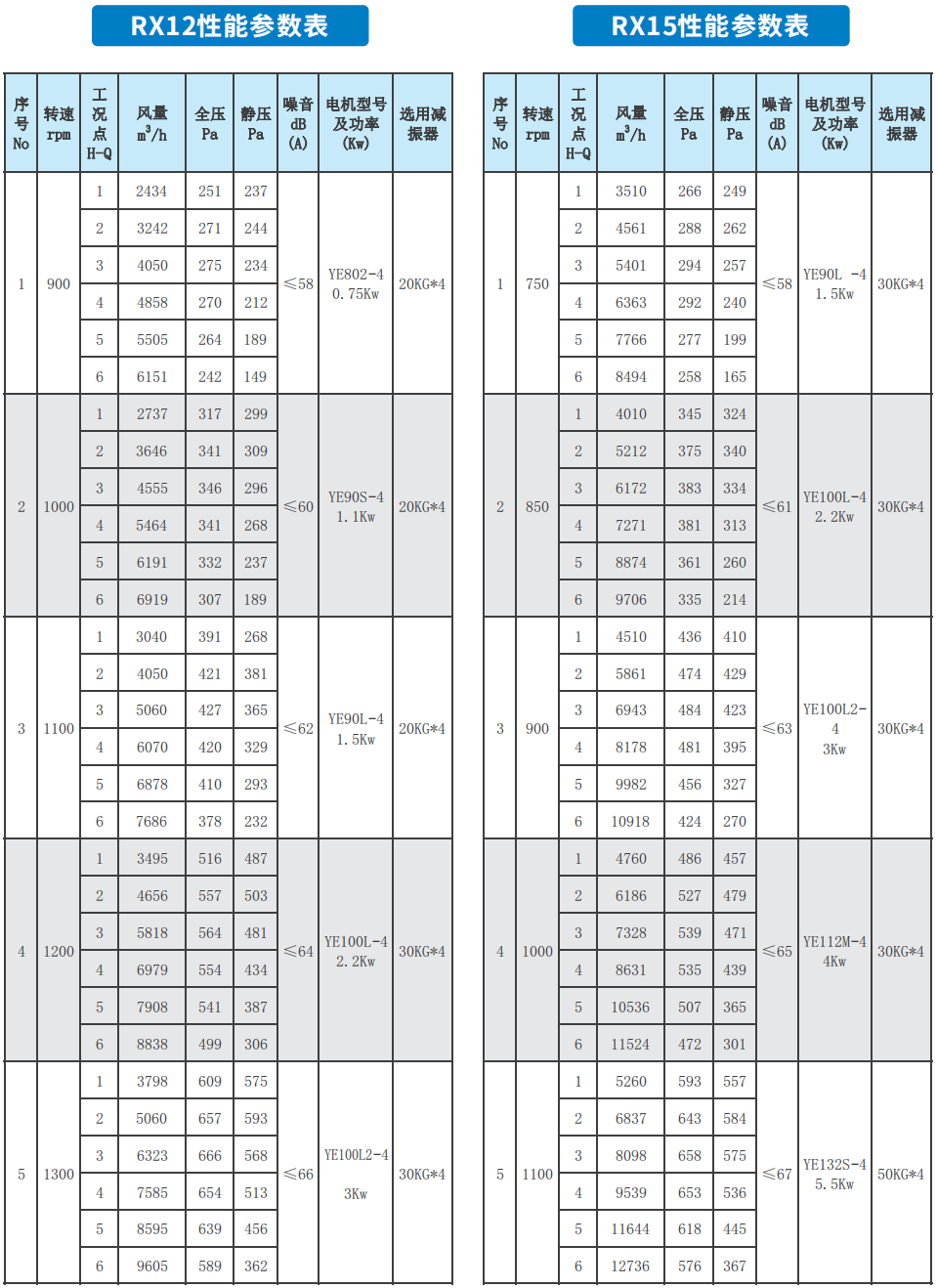

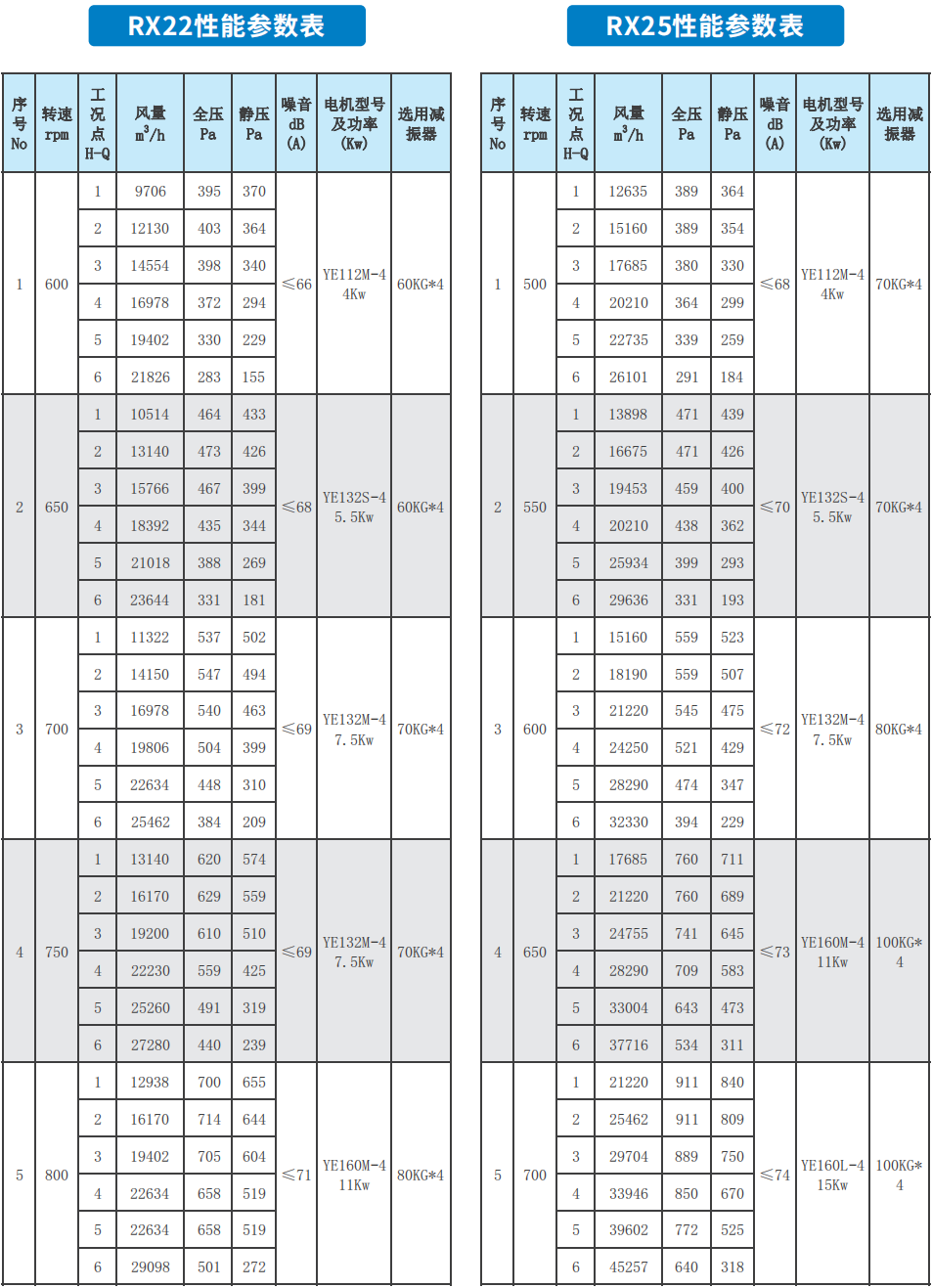

RX系列性能参数表

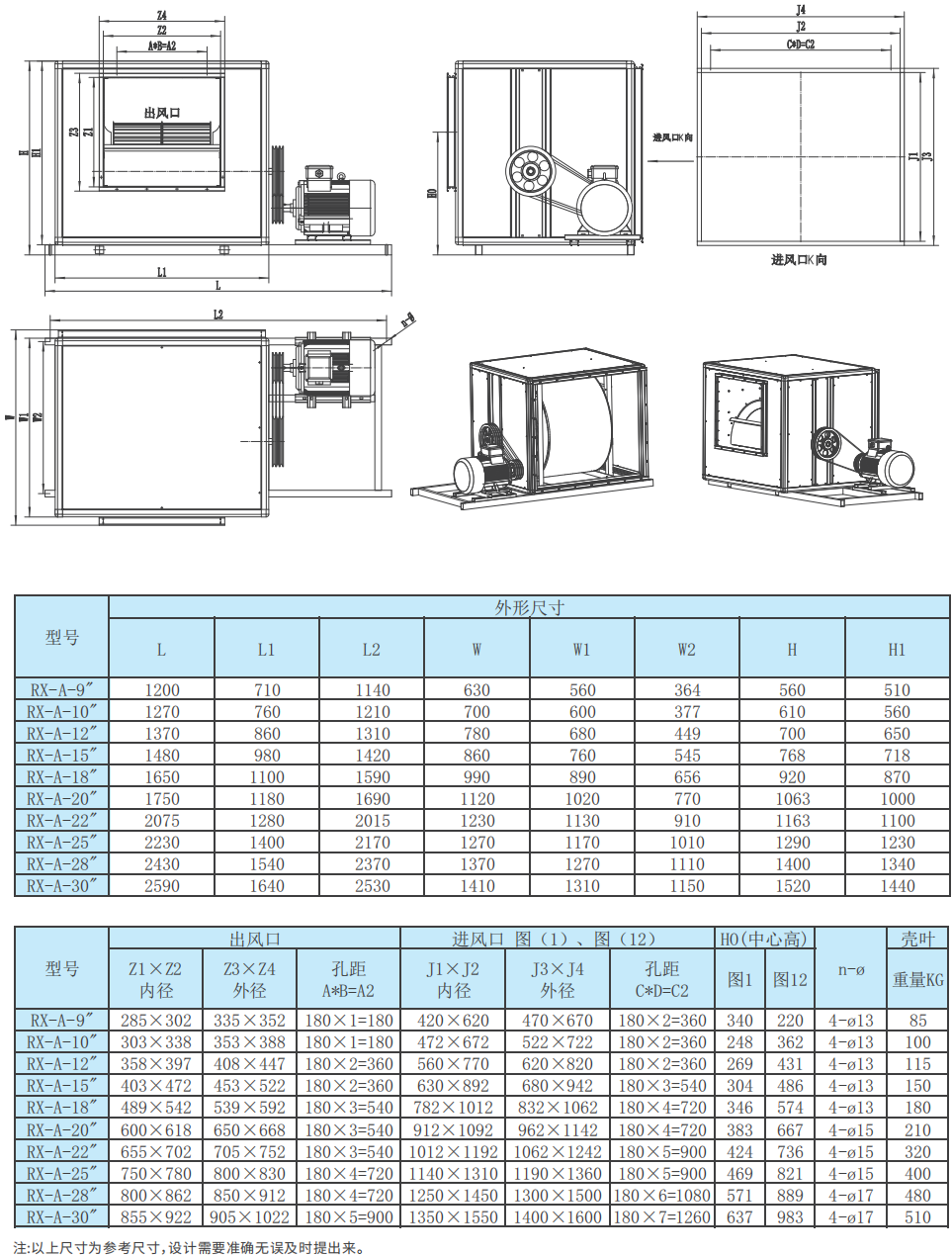

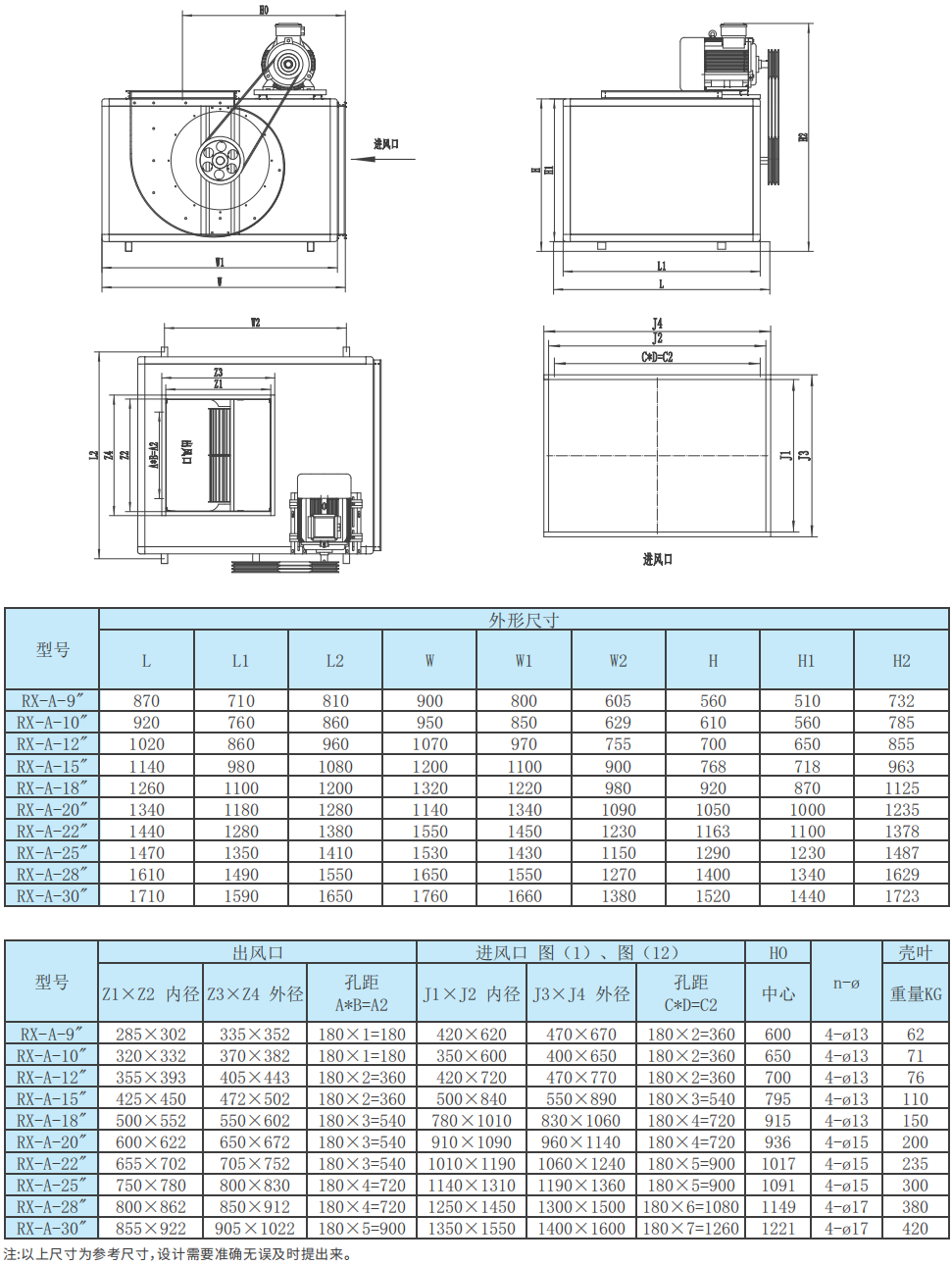

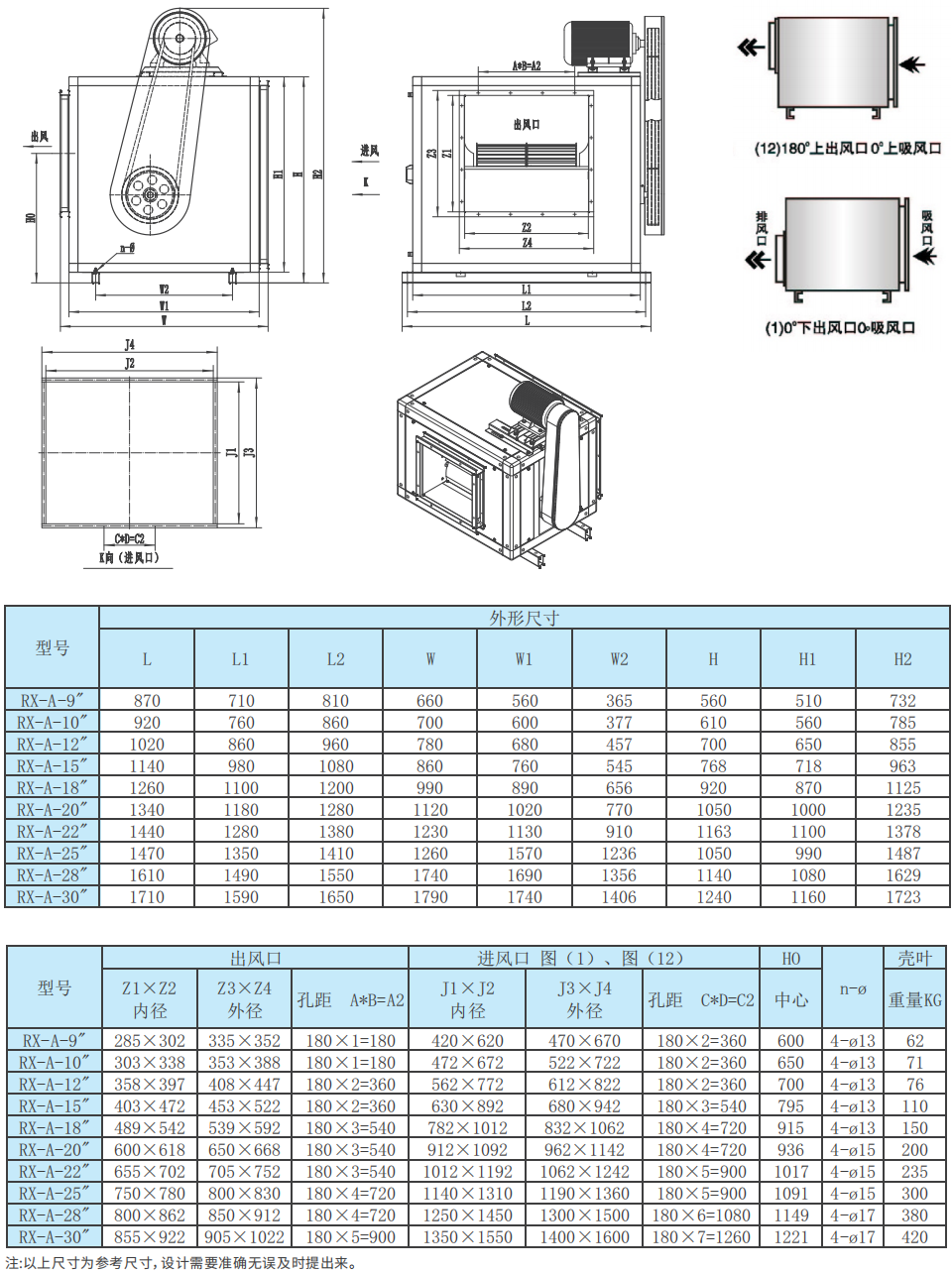

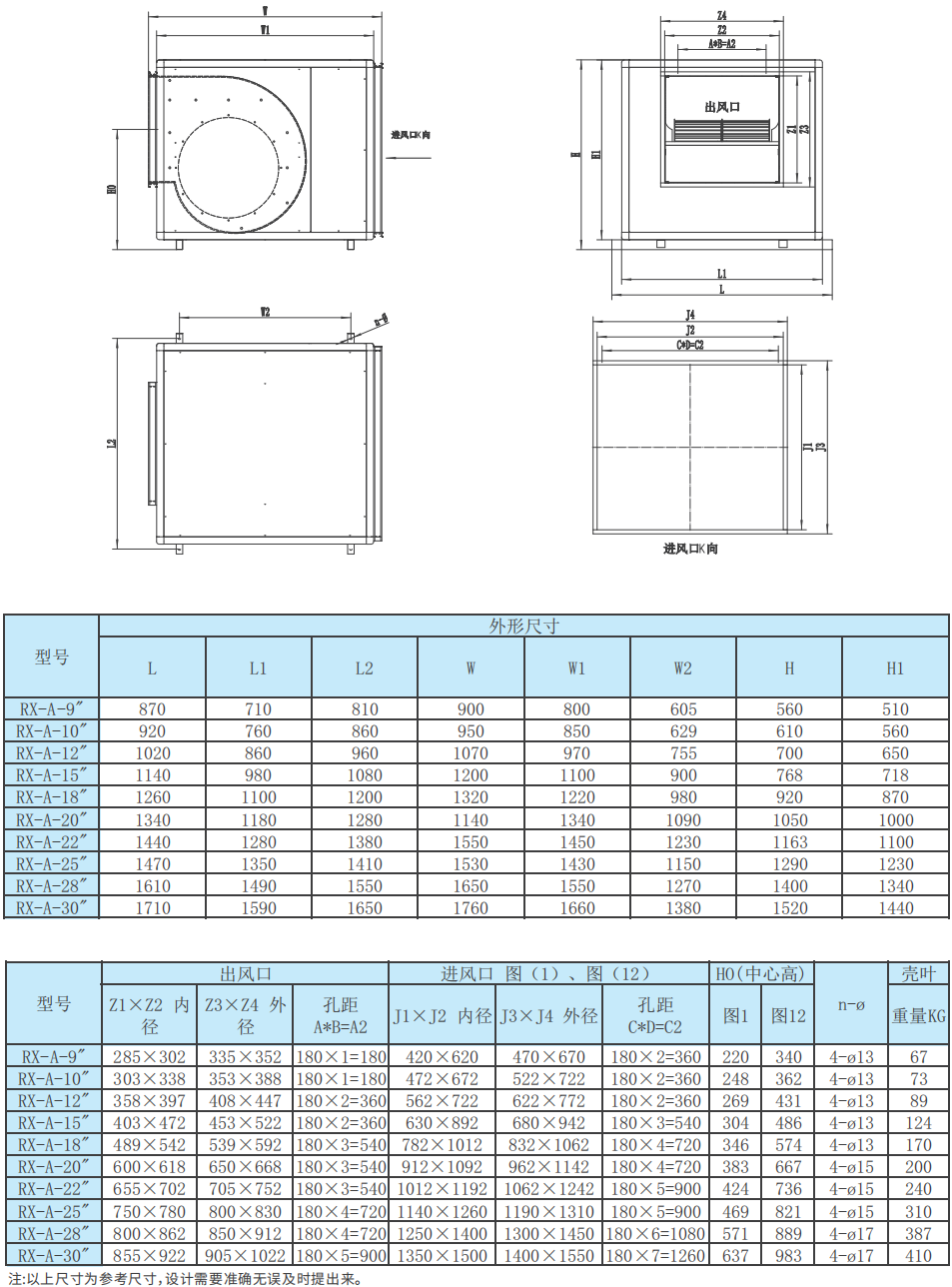

外形及安装尺寸
